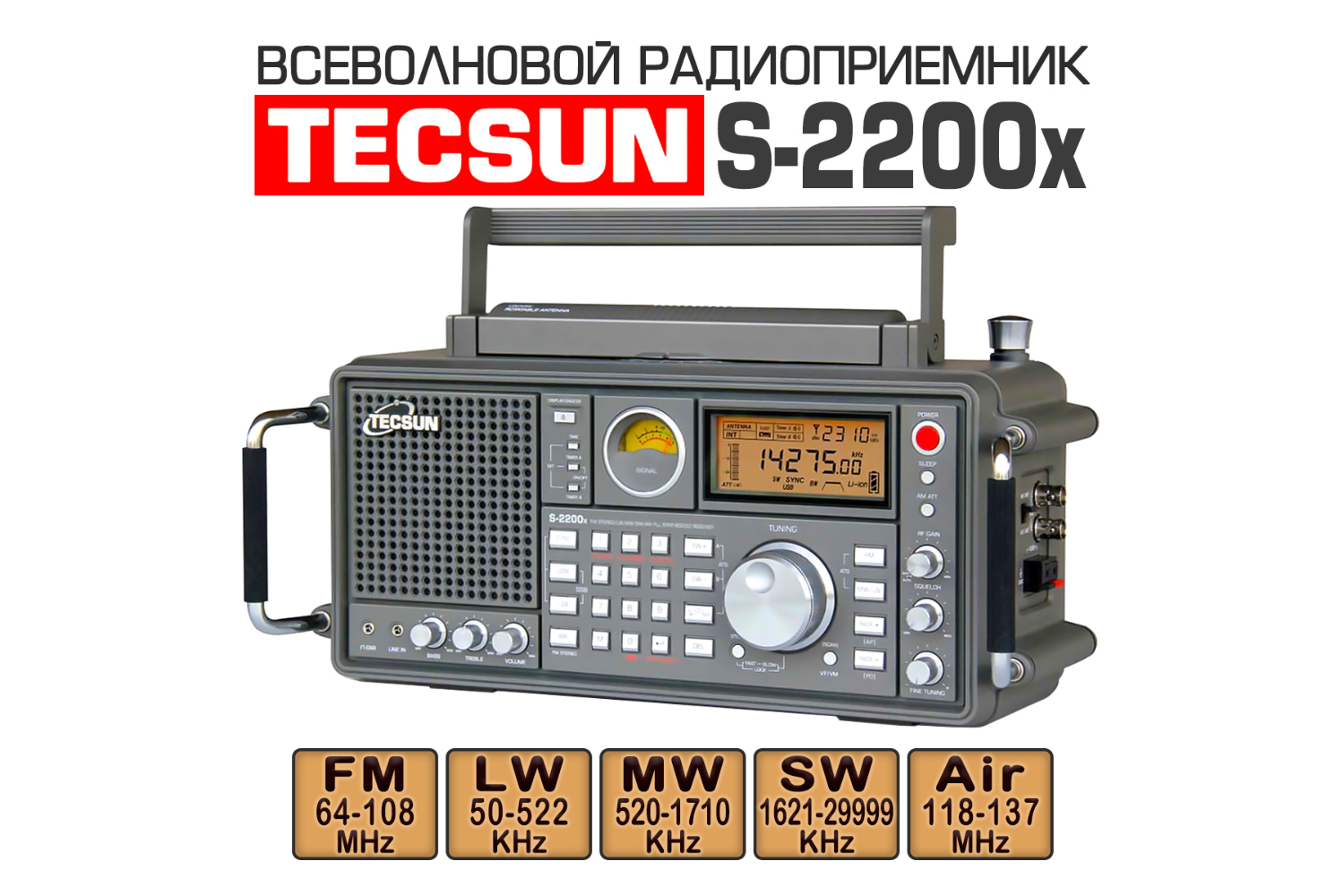

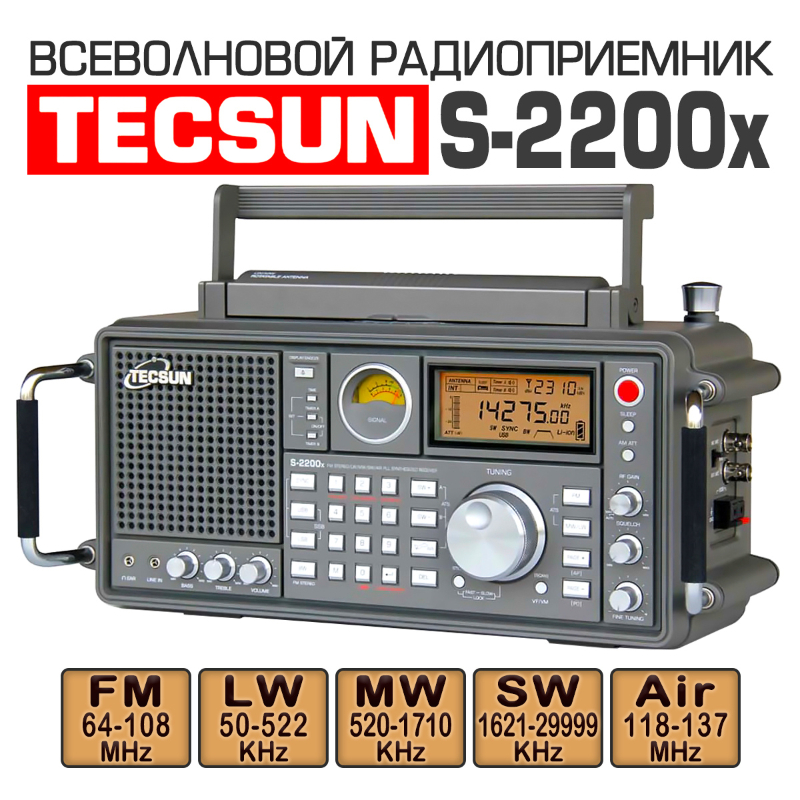

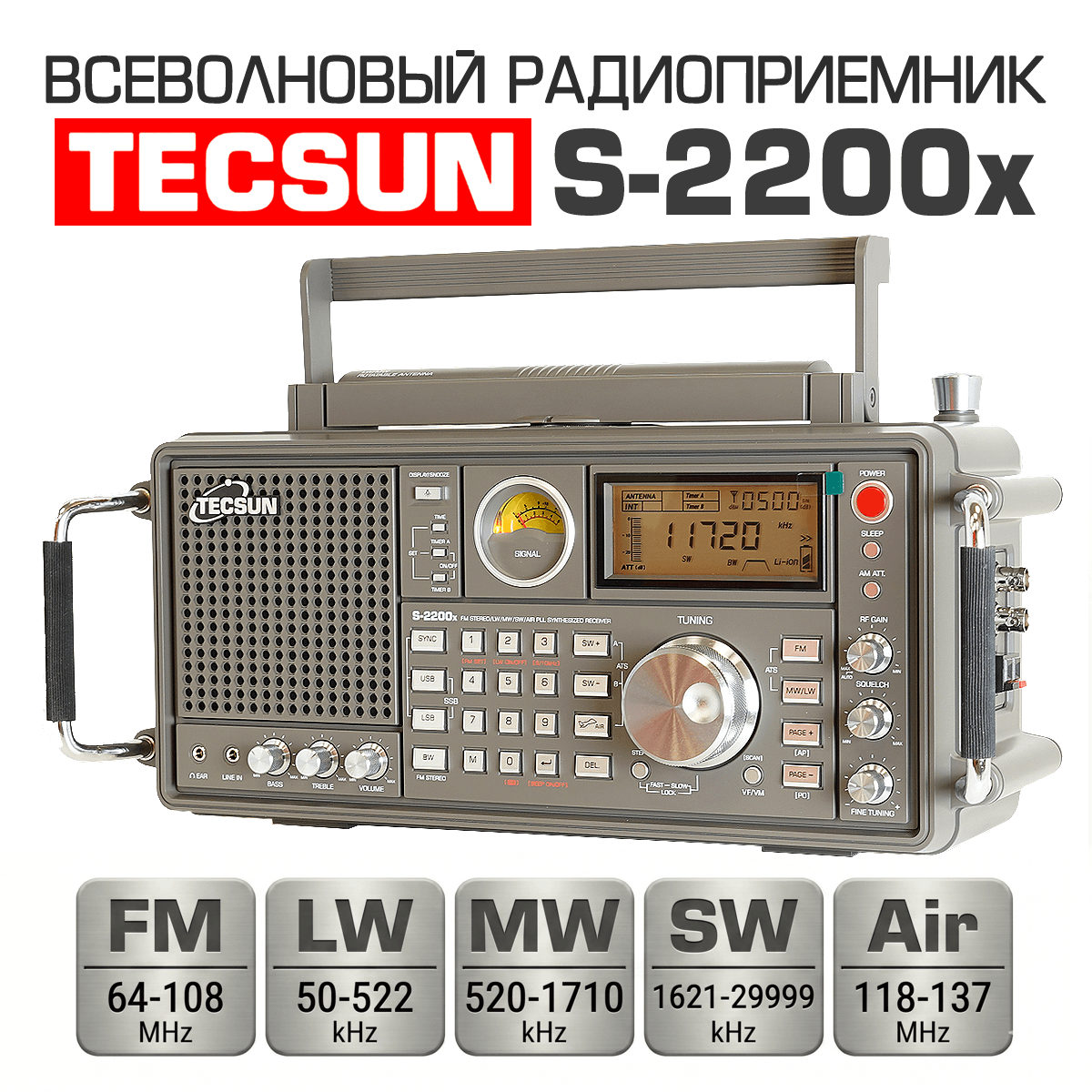

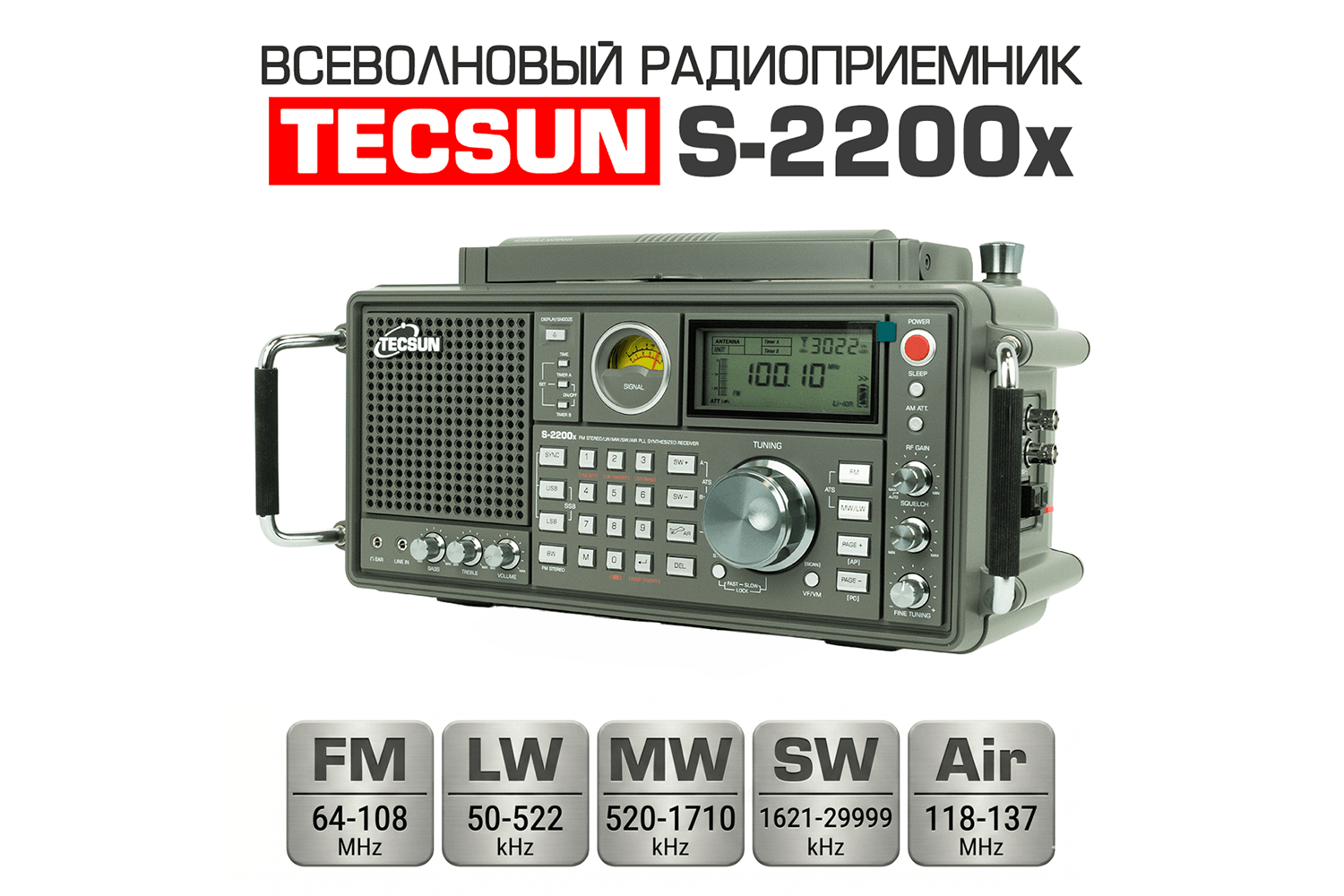

Обзор профессионального всеволнового стационарного радиоприёмника экспортной версии (export version) Tecsun S-2200x

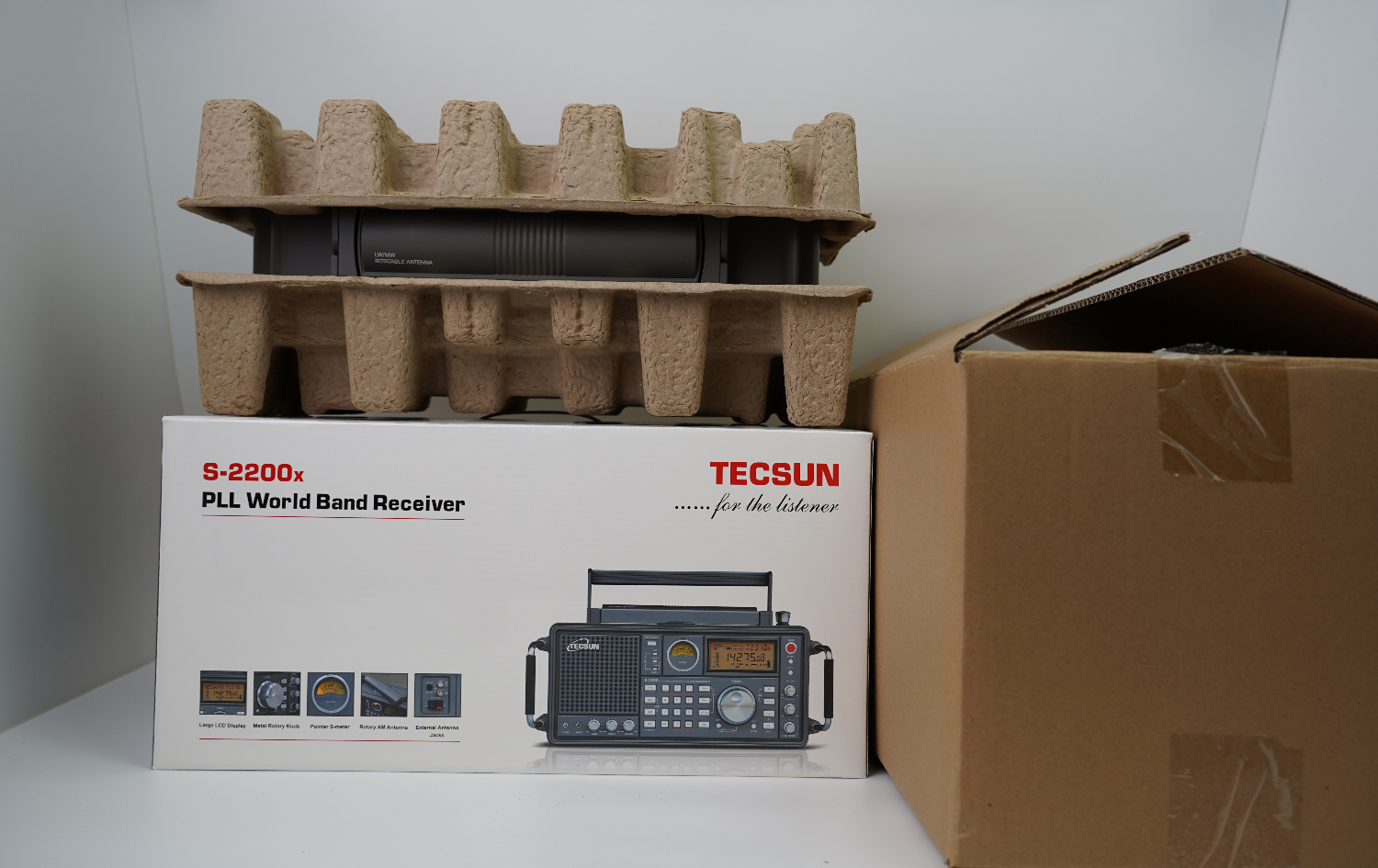

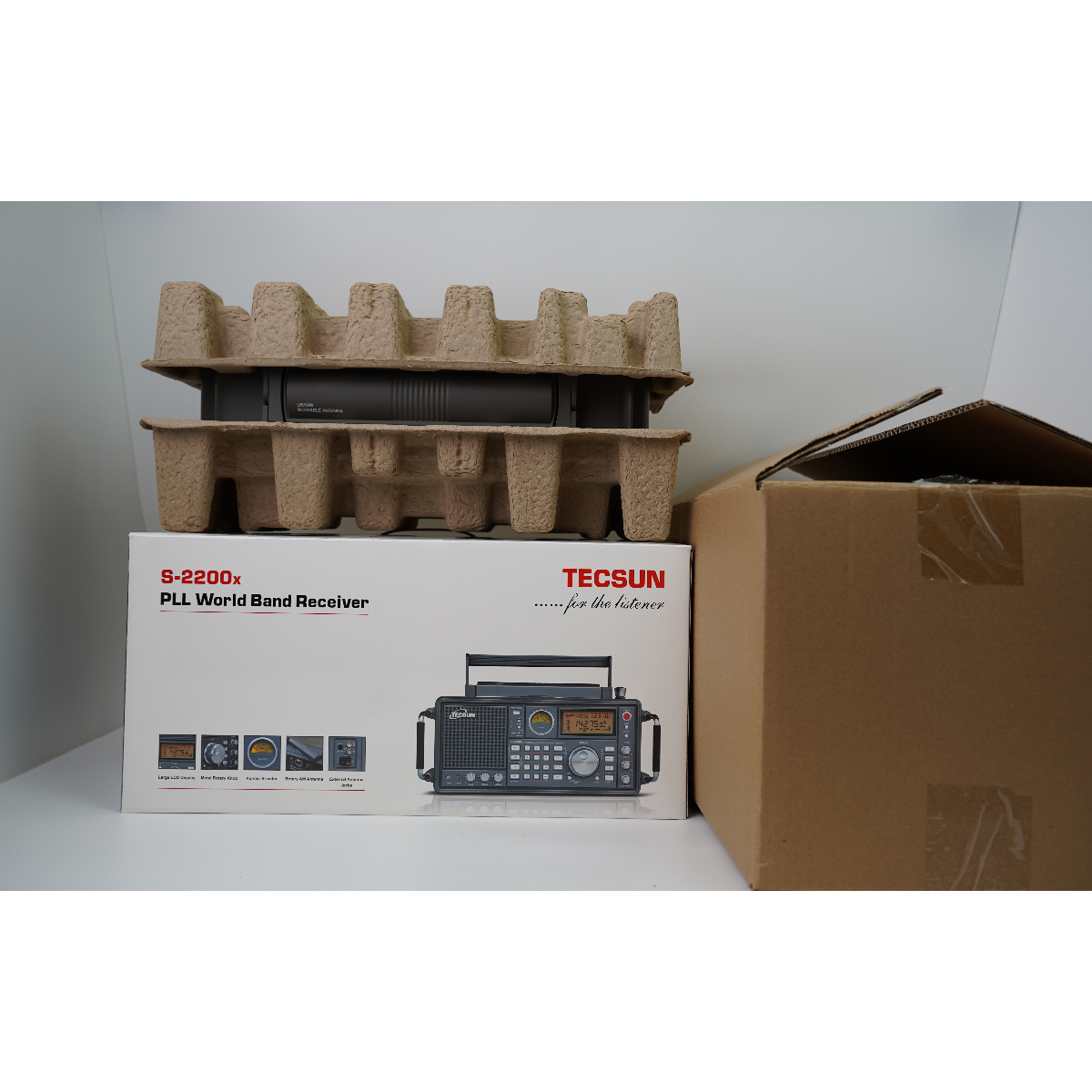

Приступая к распаковке радиоприемника с высокой чувствительностью Tecsun 2200x, обнаруживаем плотную картонную транспортировочную коробку, которая способна защитить фирменную коробку и сам радиоприемник от внешних воздействий.

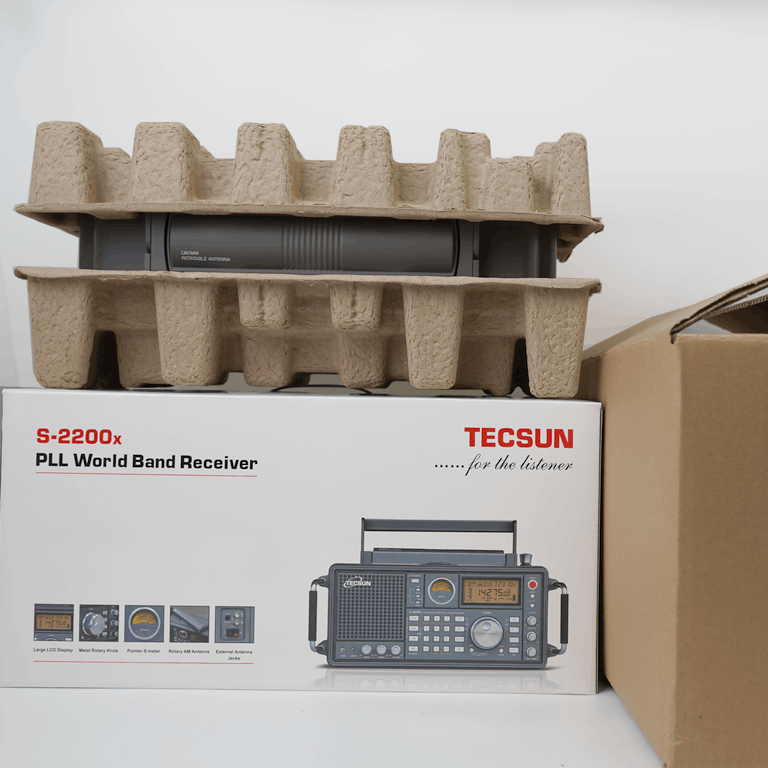

Радиоприемник расположен в картонных уплотнителях, которые надежно его прикрывают. Таким образом, упаковка надежно выполняет свои функции и имеет трехуровневую защиту (транспортировочная коробка, фирменная коробка и плотный упаковочный материал).

Вес радиоприемника в упаковке: 3.955 кг. Размеры упаковки: 230x240x440 мм. Вес самого радиоприемника без элементов питания 2.47 кг, Размеры 153x372x183 мм.

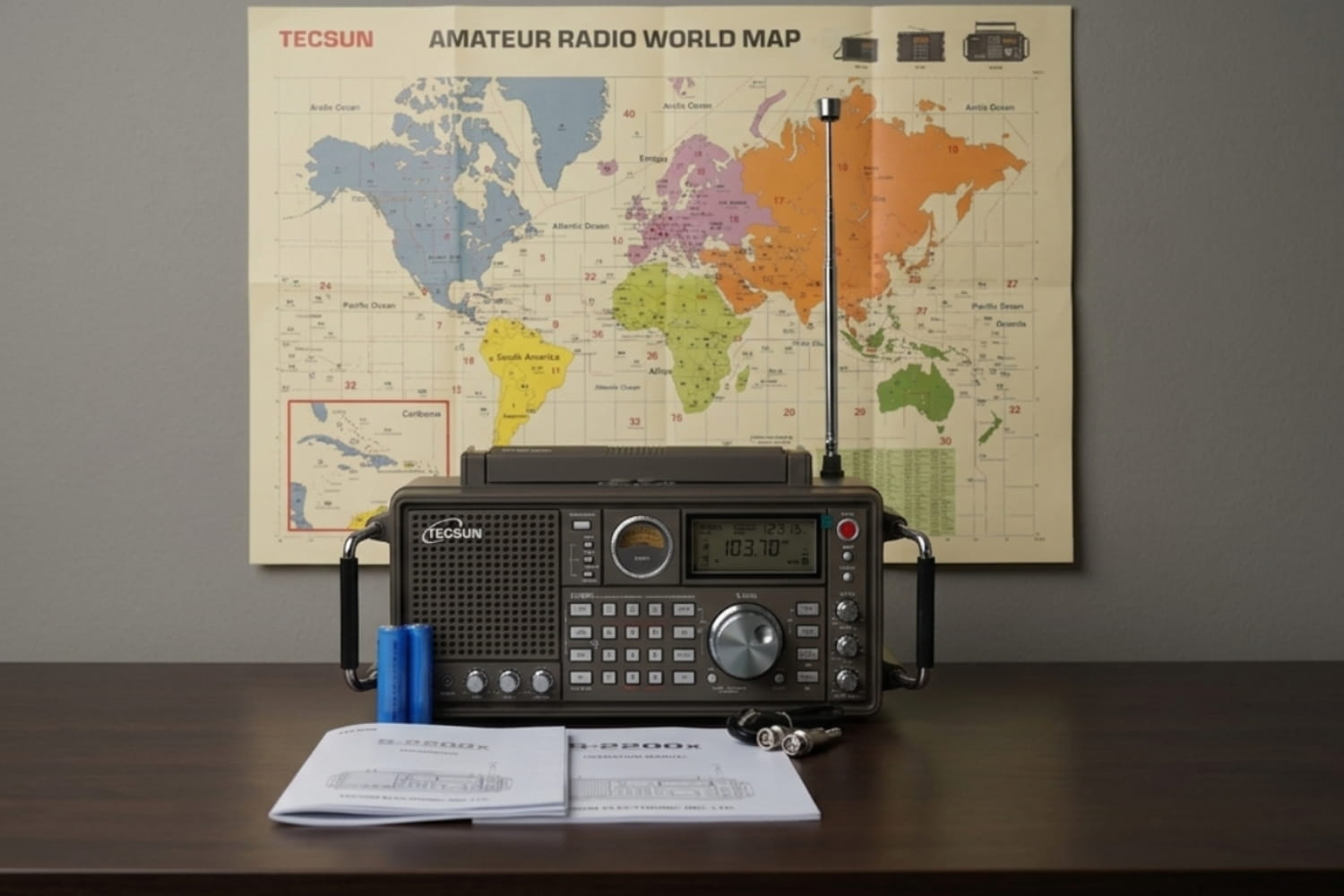

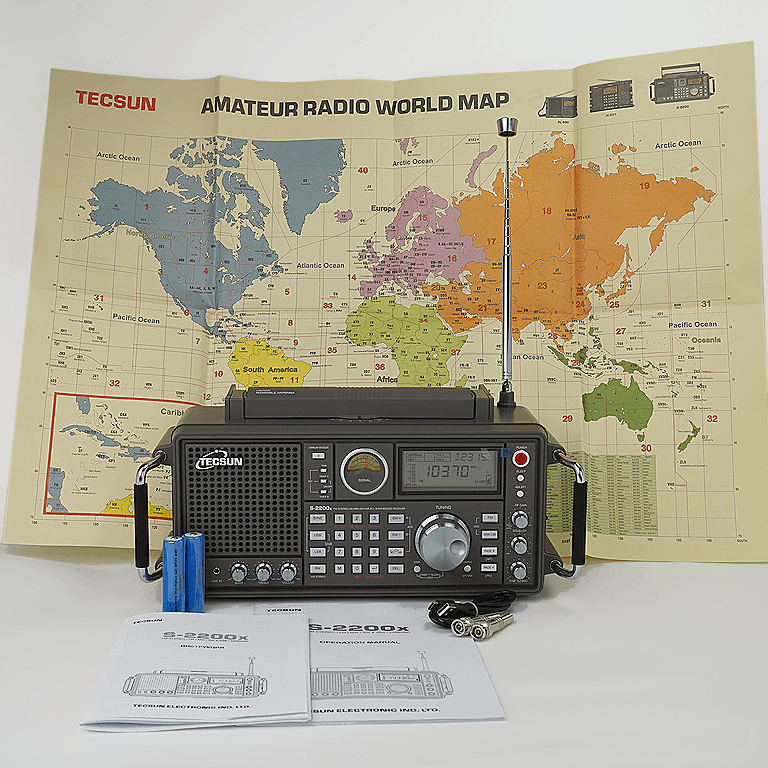

В комплекте с радиоприемником присутствует большая и яркая радиолюбительская карта мира. Она показывает распределение международных любительских позывных ITU (Международный союз электросвязи (МСЭ)).

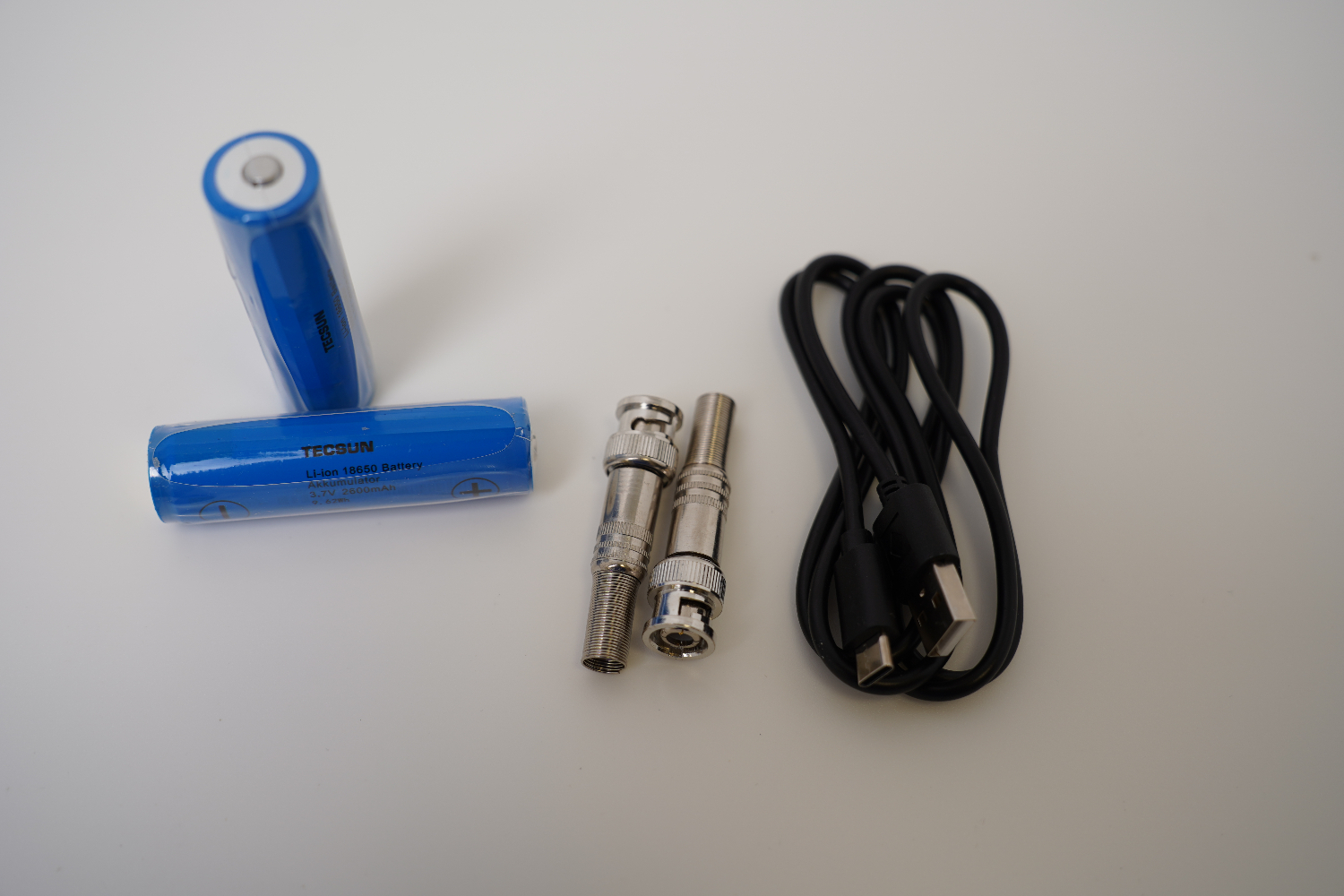

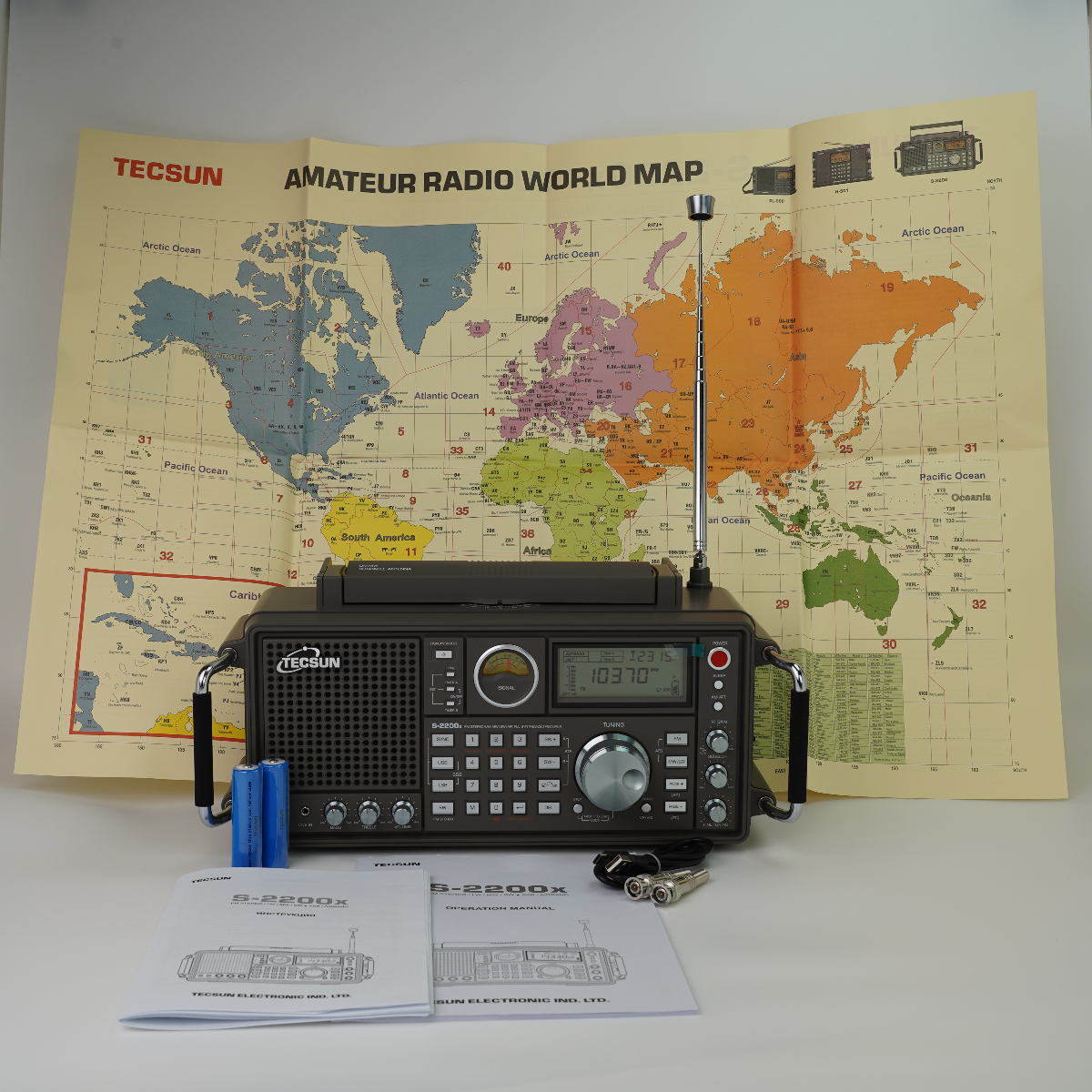

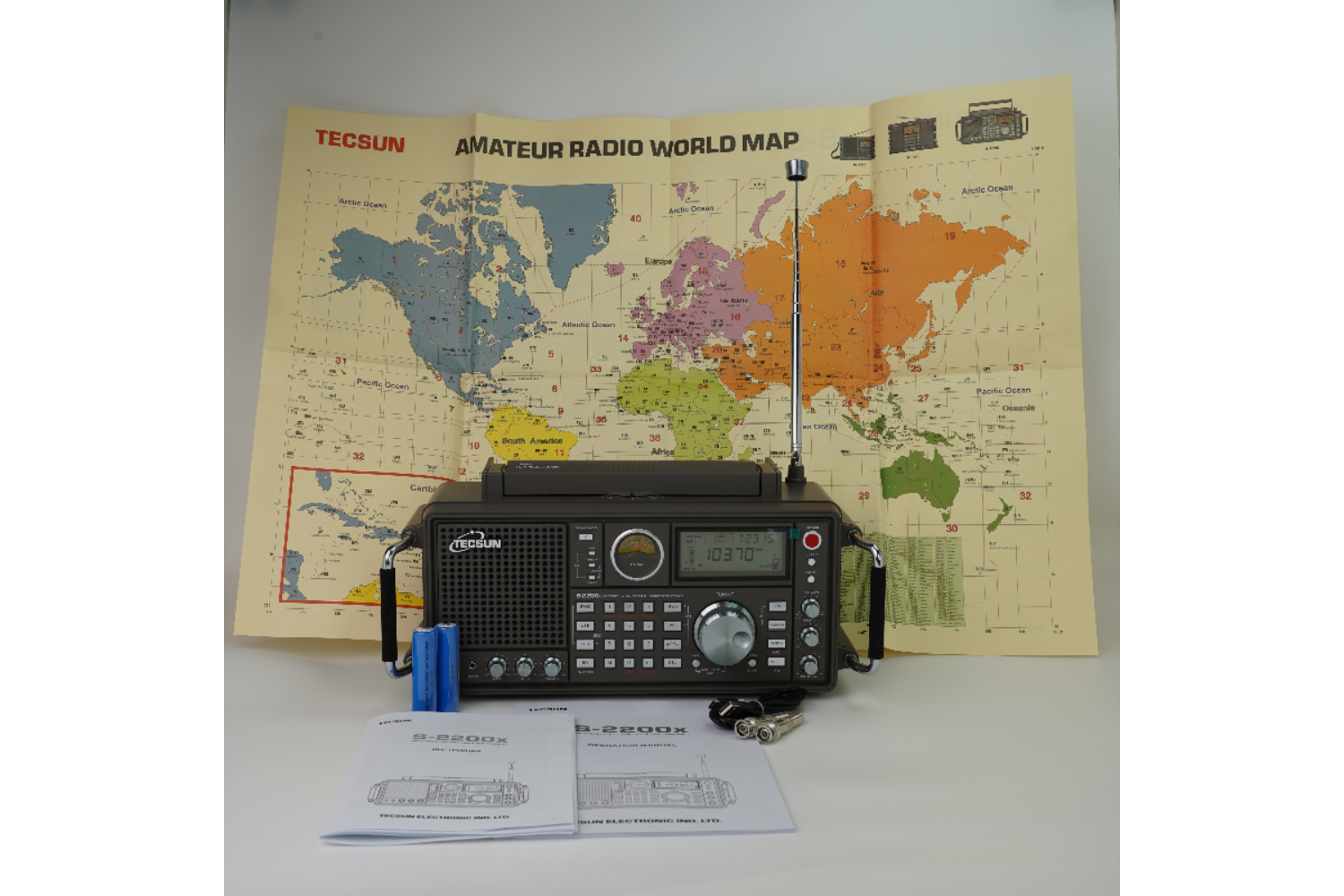

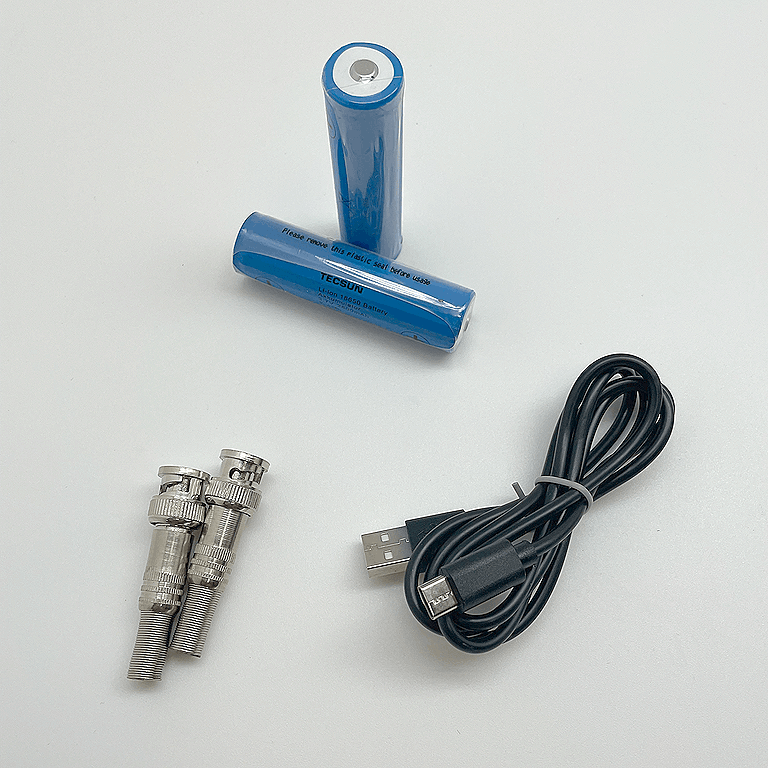

Всеволновый радиоприемник экспортной версии Tecsun S-2200x комплектуется кабелем питания USB Type C длиной 1 метр, двумя коннекторами BNC для подключения коаксиального кабеля внешних антенн, двумя оригинальными литий-ионными аккумуляторами типоразмера 18650, емкостью 2600 mAh.

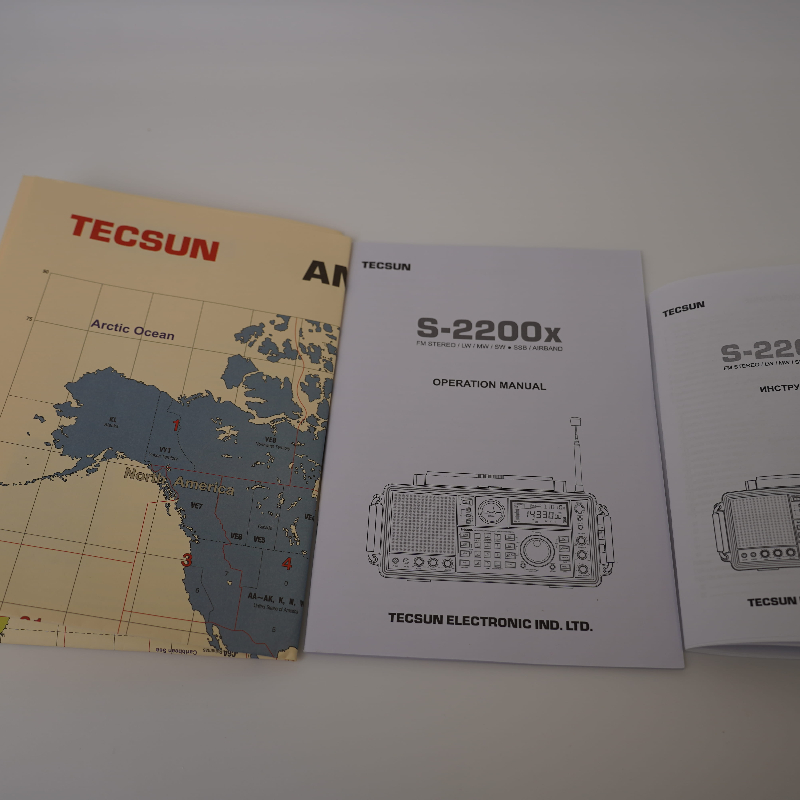

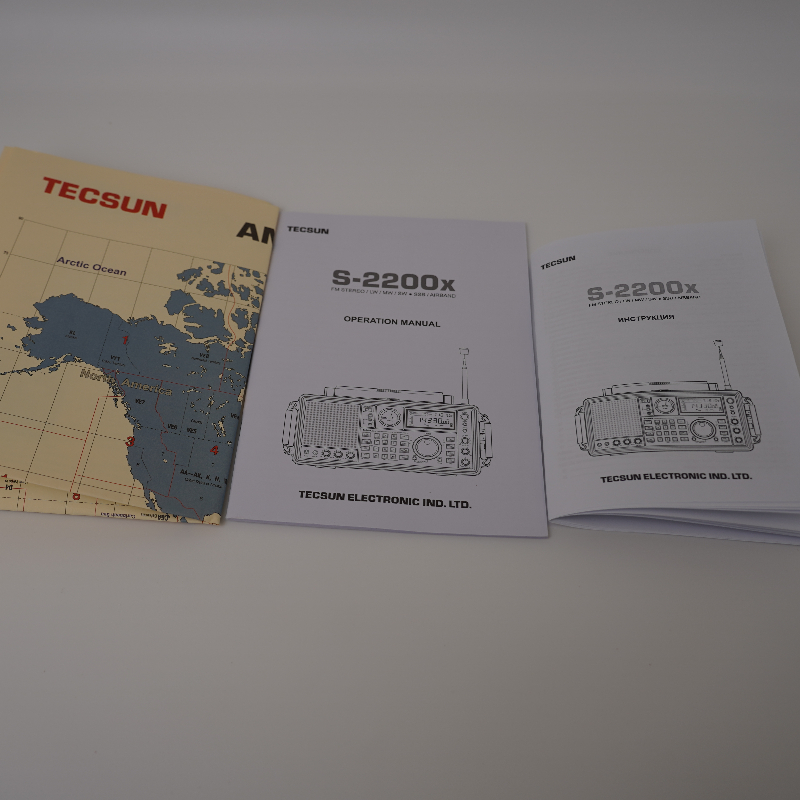

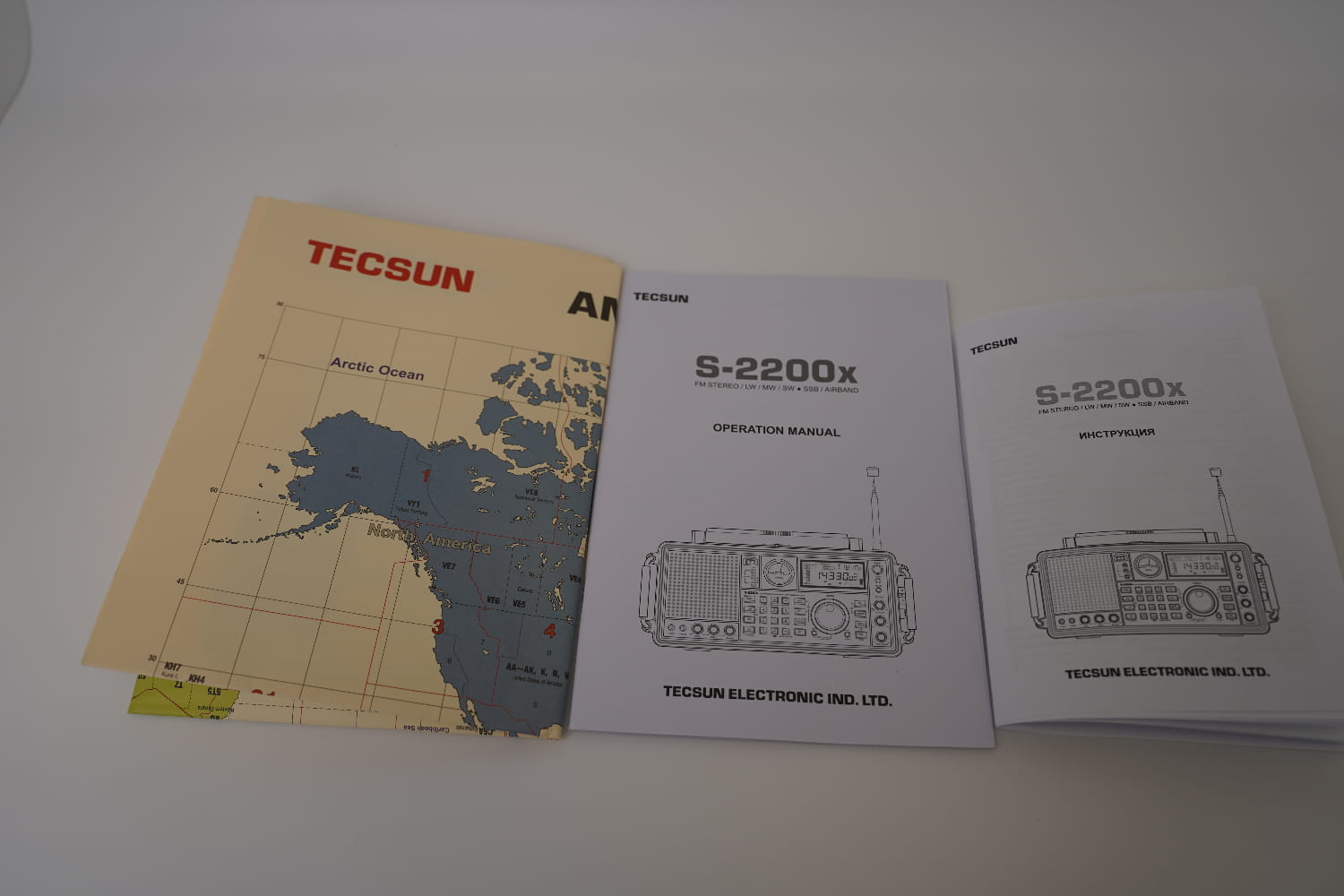

Бумажная документация представлена плакатом на котором нанесена карта мира с обозначениями международных любительских позывных с одной стороны и краткое руководство пользователя с другой. Русскоязычная инструкция присутствует в комплекте, а также доступна для скачивания по этой ссылке. Инструкция на русском языке переведена максимально качественно, со знанием дела и ответственным подходом.

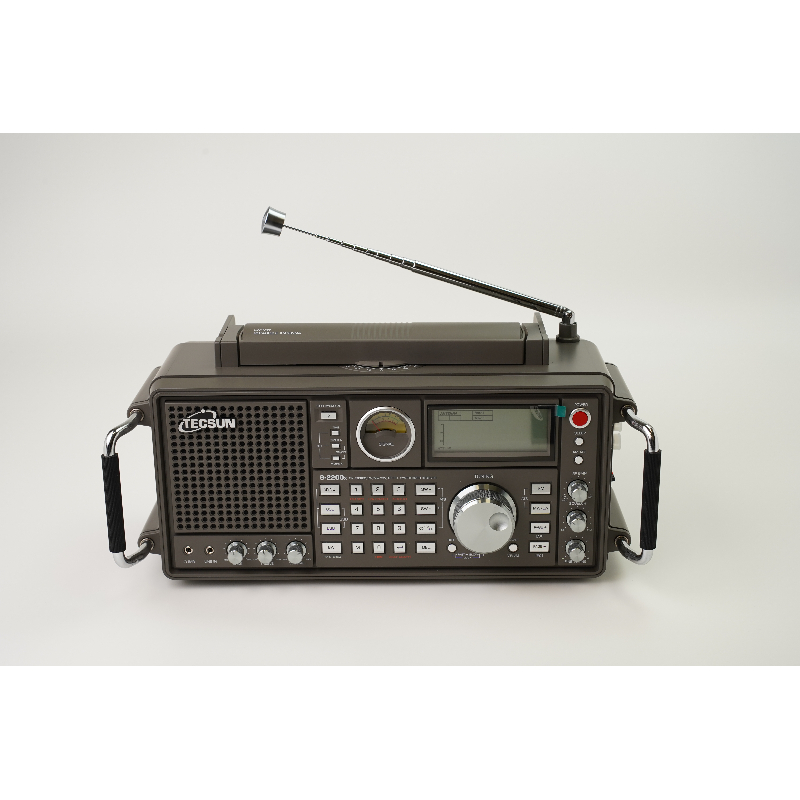

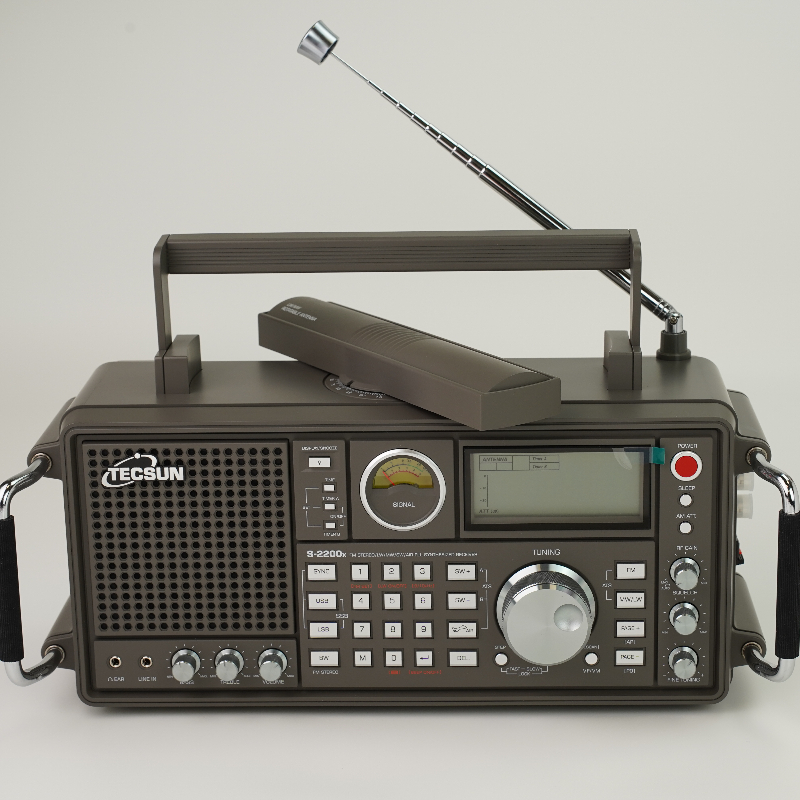

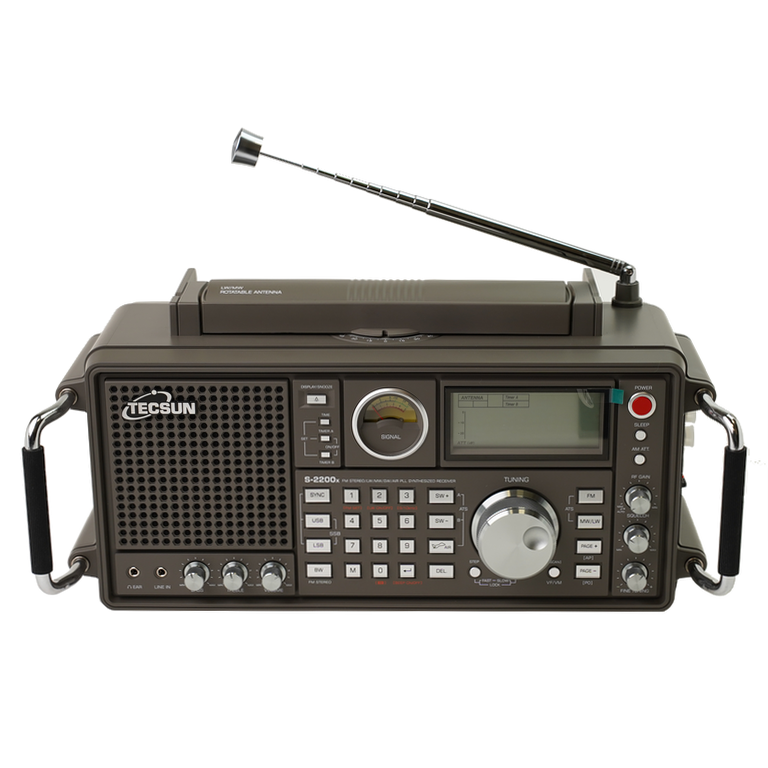

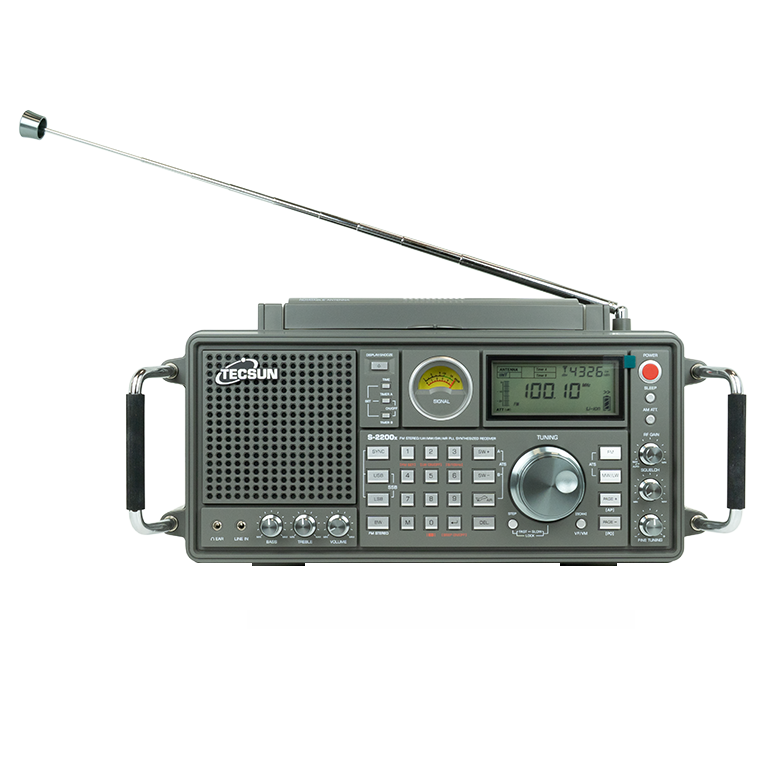

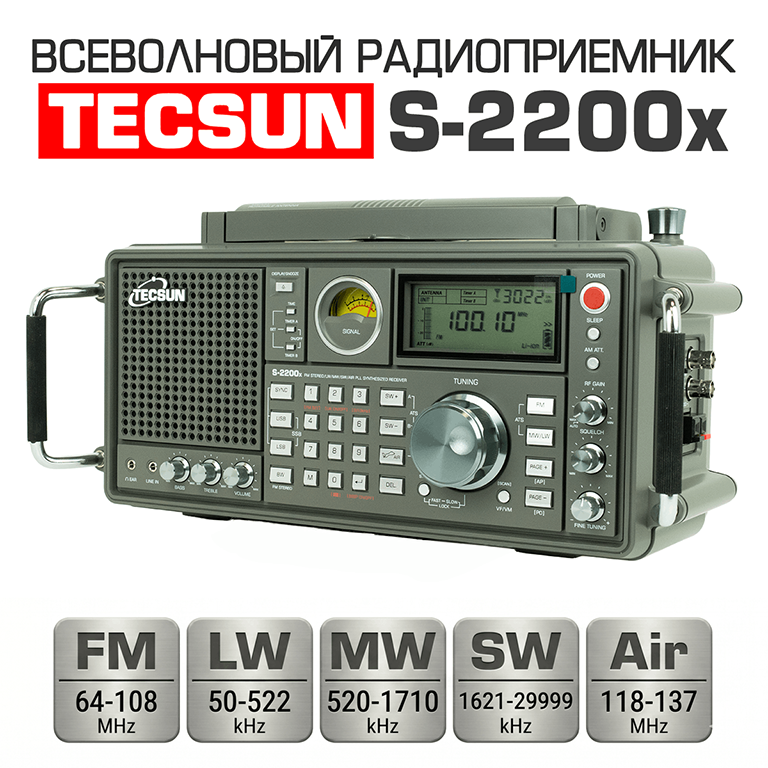

Сверху телескопическая и ферритовая антенны. По краям мощные ручки с резиновыми вставками. В передней части мы видим достаточно большой и громкий динамик радиоприемника. По центру находится окно со шкалой уровня чувствительности сигнала и большой функциональный индикатор с панелью. Вокруг дисплея расположено множество функций управления.

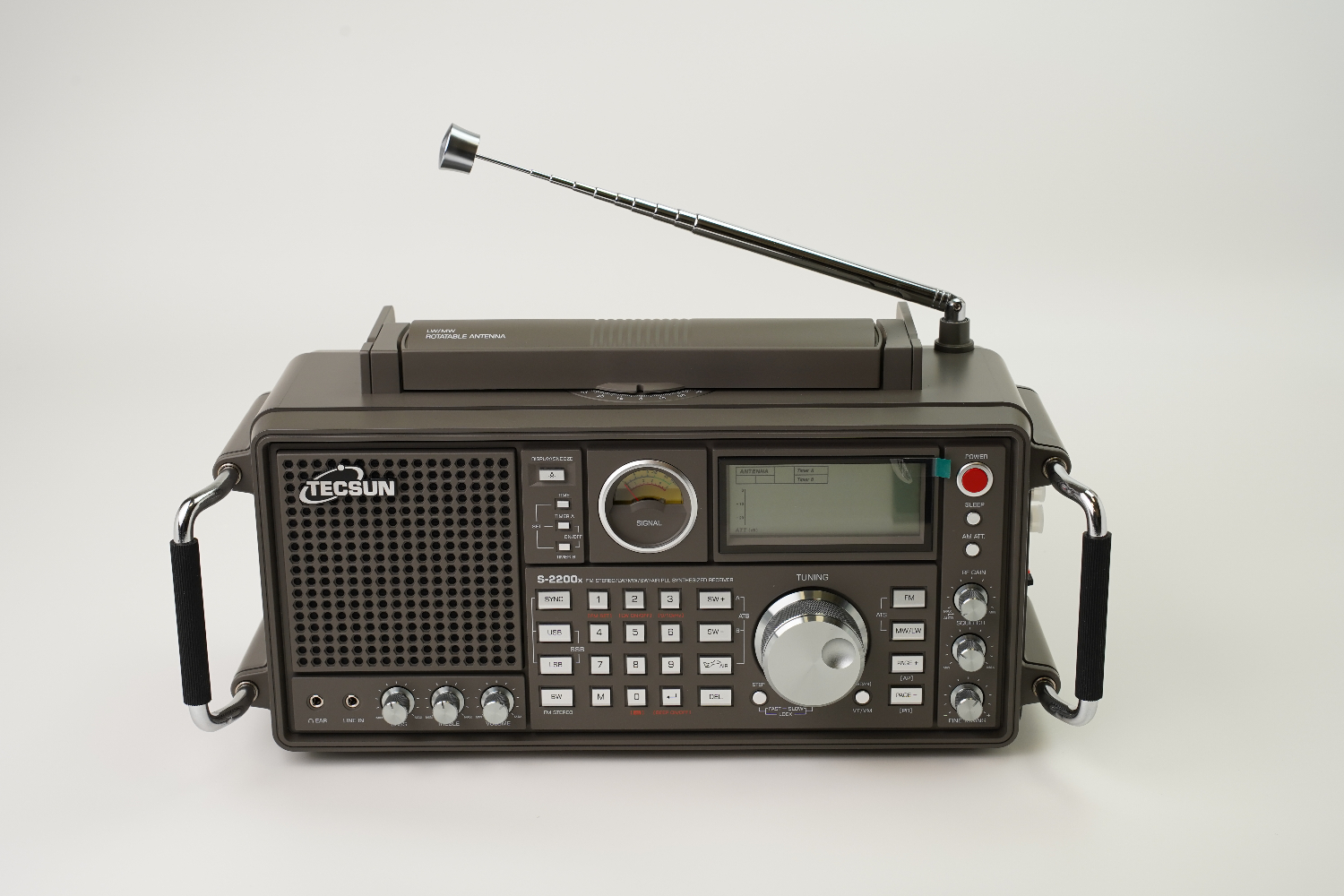

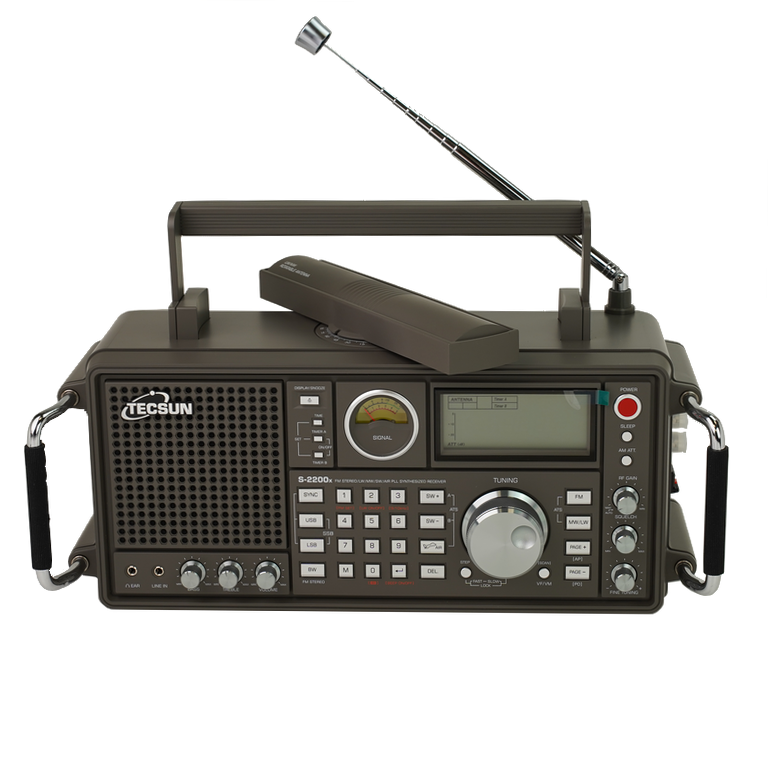

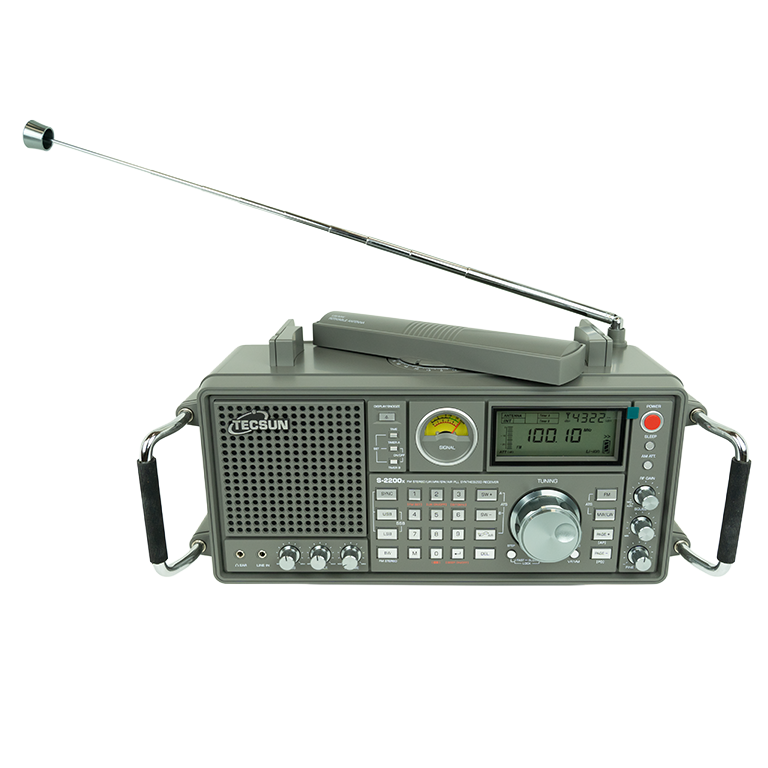

Телескопическая антенна/вибратор-радиоприемник имеет 9 секций и изящную ручку, предназначенную для удобного вытягивания и складывания колена самой антенны. Длина колена примерно вверх: первое - 11,5 см, второе и третье - около 10 см, четвертое и пятое - около 9,5 см, шестое - около 9,3 см, седьмое - около 9 см, восьмое - около 8,5 см и девятое вместе с наконечником - около 9,5 см. Общая длина телескопического вибратора/антенны составляет примерно 87 см.

Также сверху имеется складная ручка для удобной переноски стационарного радиоприемника Tecsun.

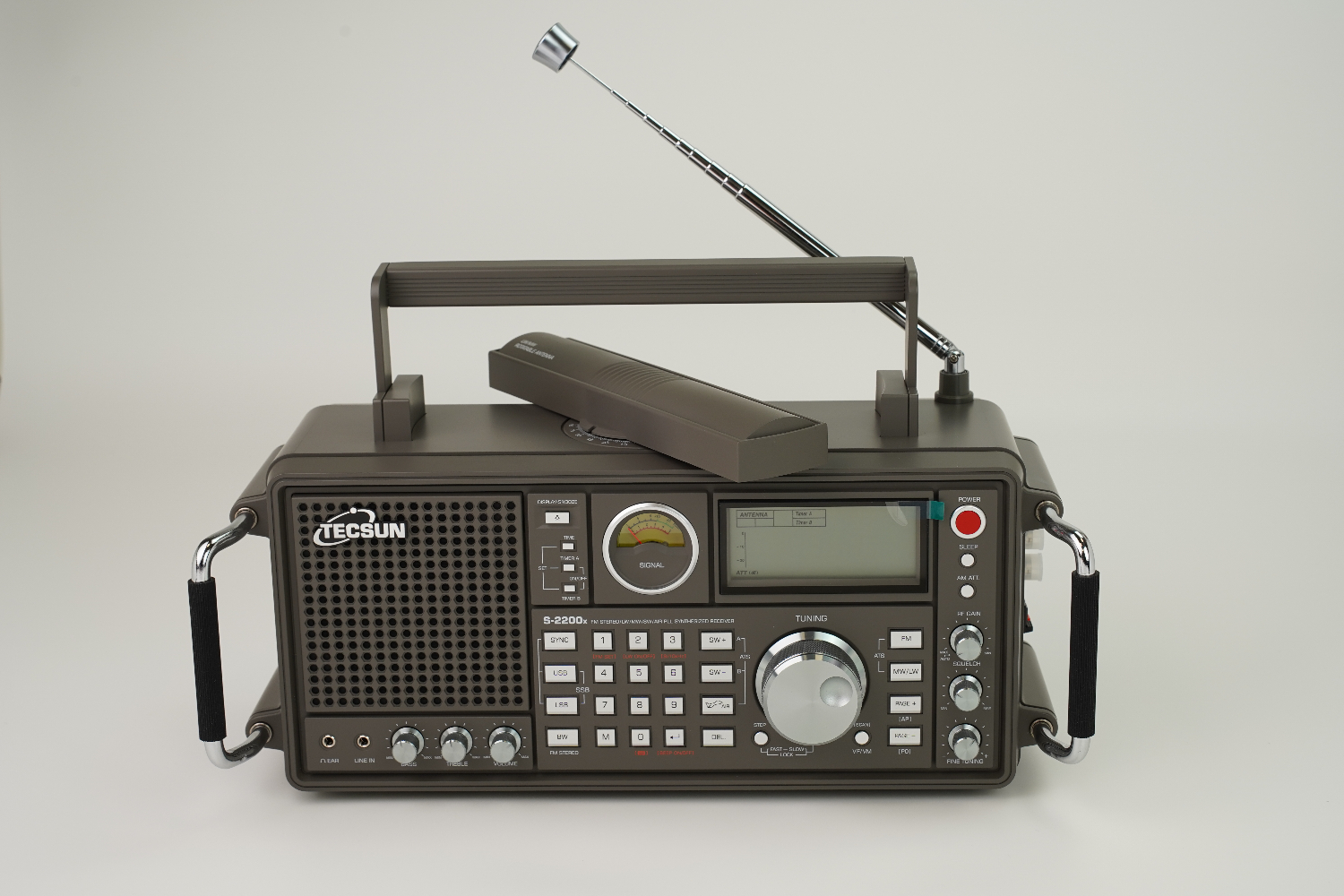

Обратите внимание на вращающуюся ферритовую антенну - она крутится вокруг своей оси с характерными учеными, а ее длина составляет 20 см.

Вращающая ферритовая антенна необходима для надежного и качественного приема в LW (длинноволновых, длинных волнах) и MW (средних волнах средних волн) волнах.

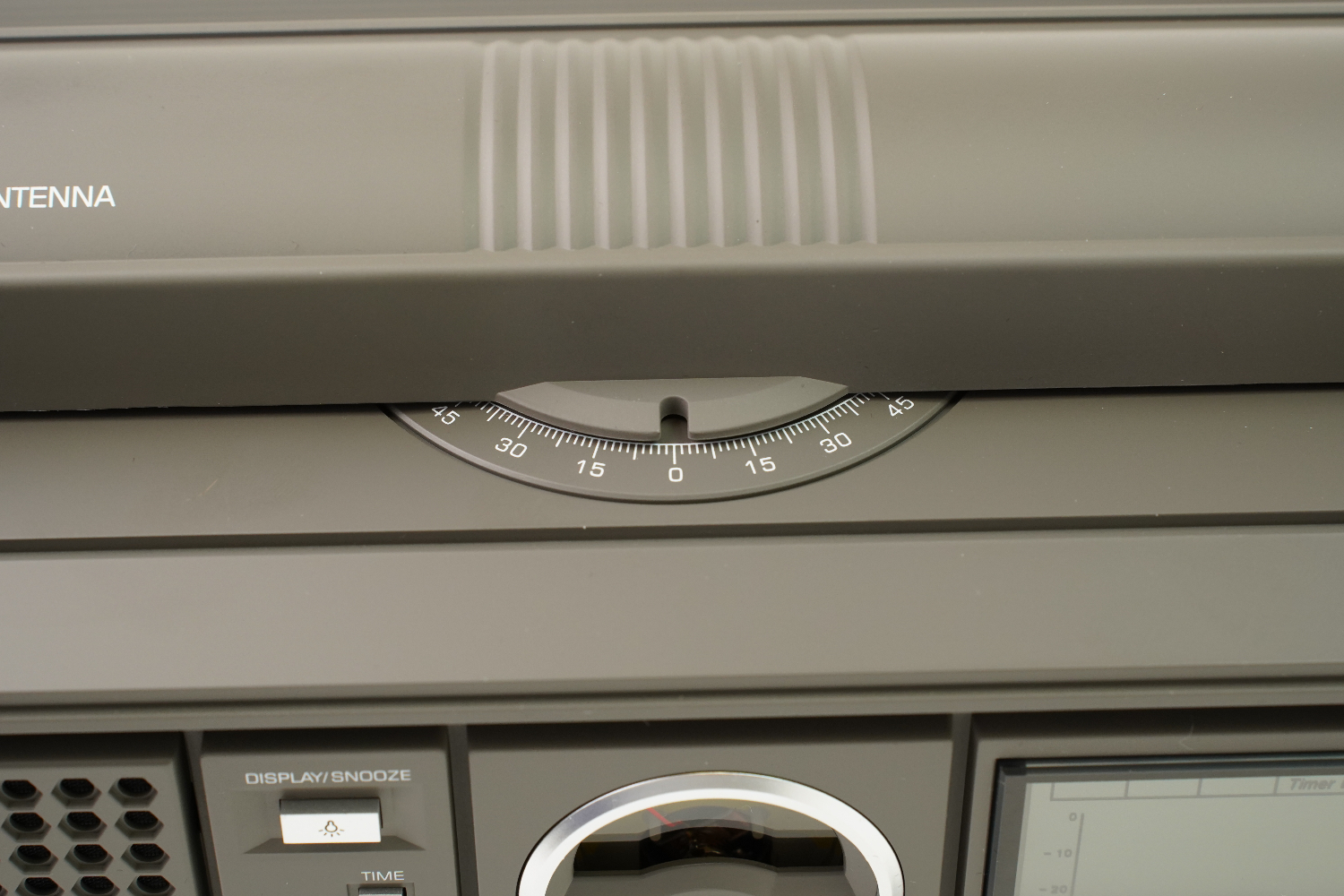

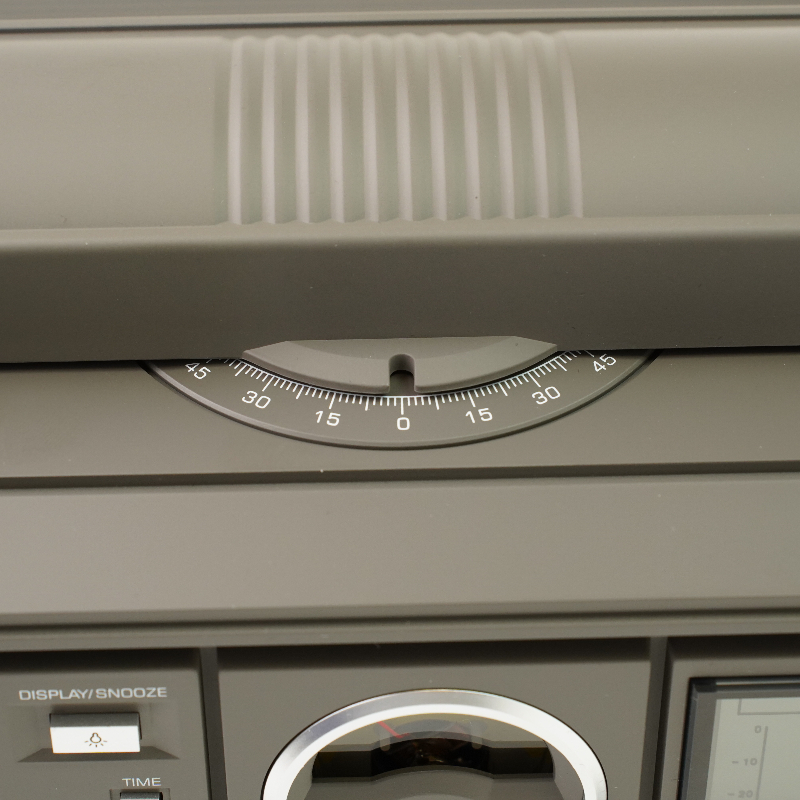

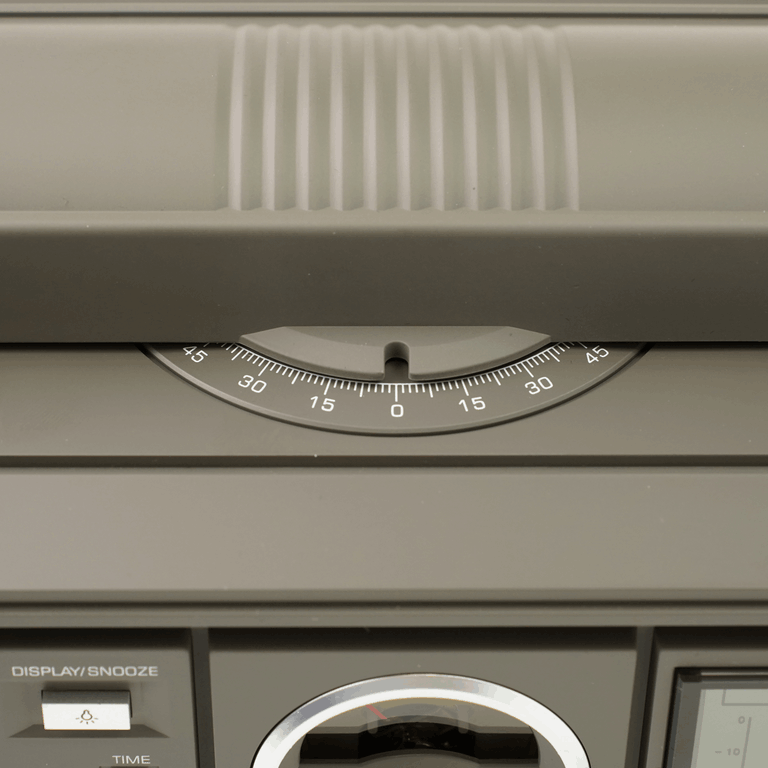

У основания ферритовой антенны присутствует шкала градусов, показывающая угол её поворота в ту или иную сторону.

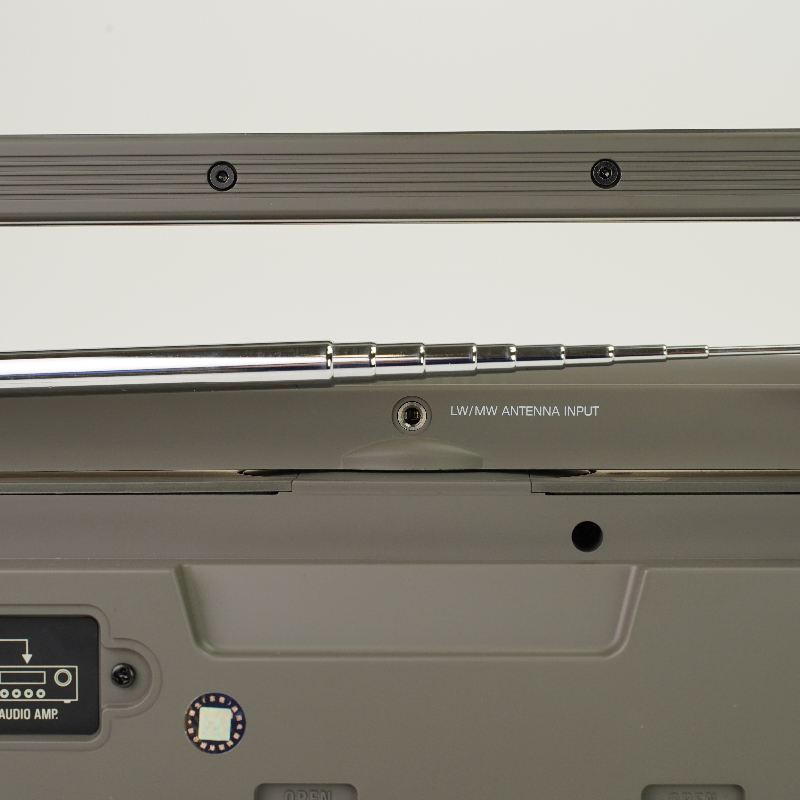

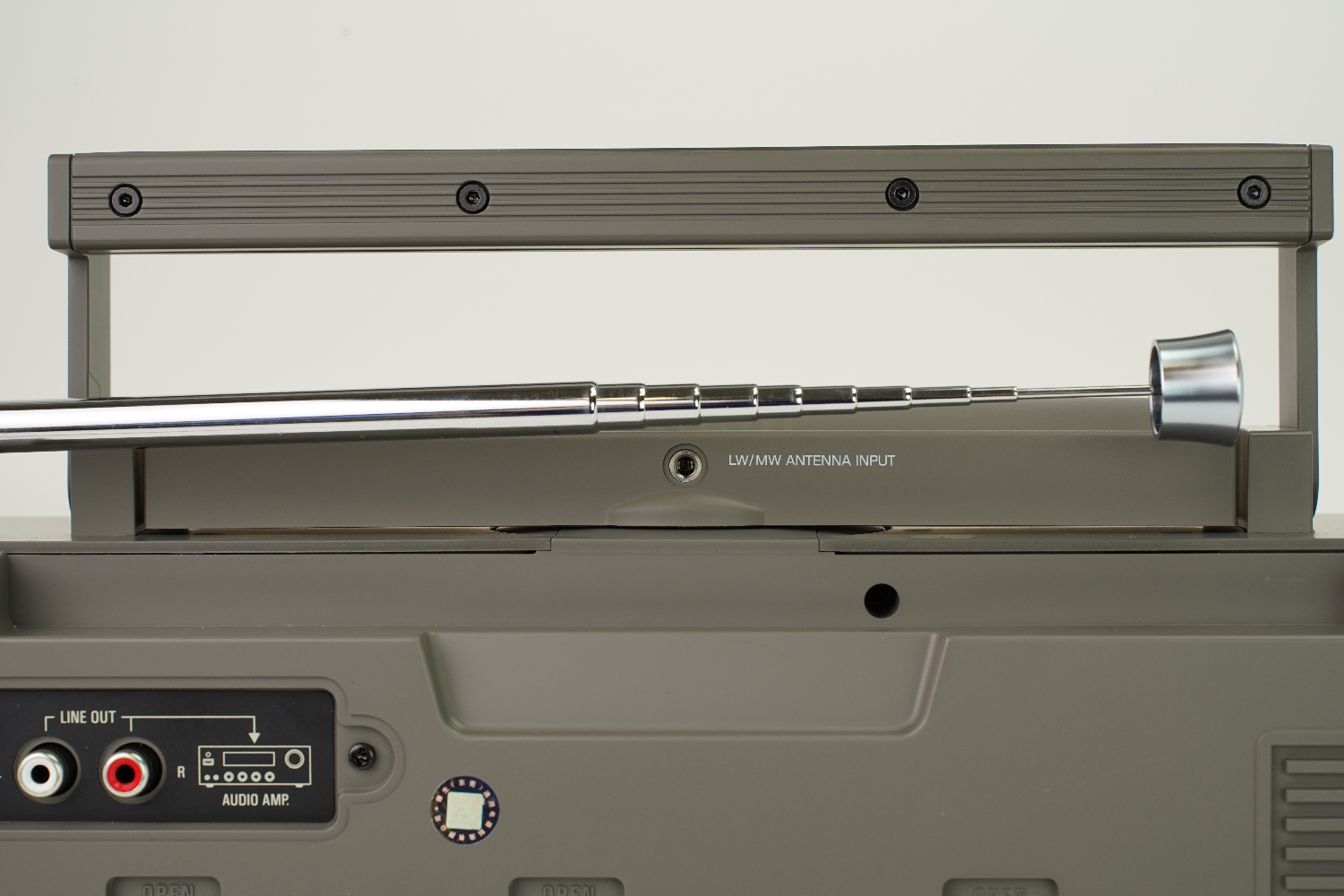

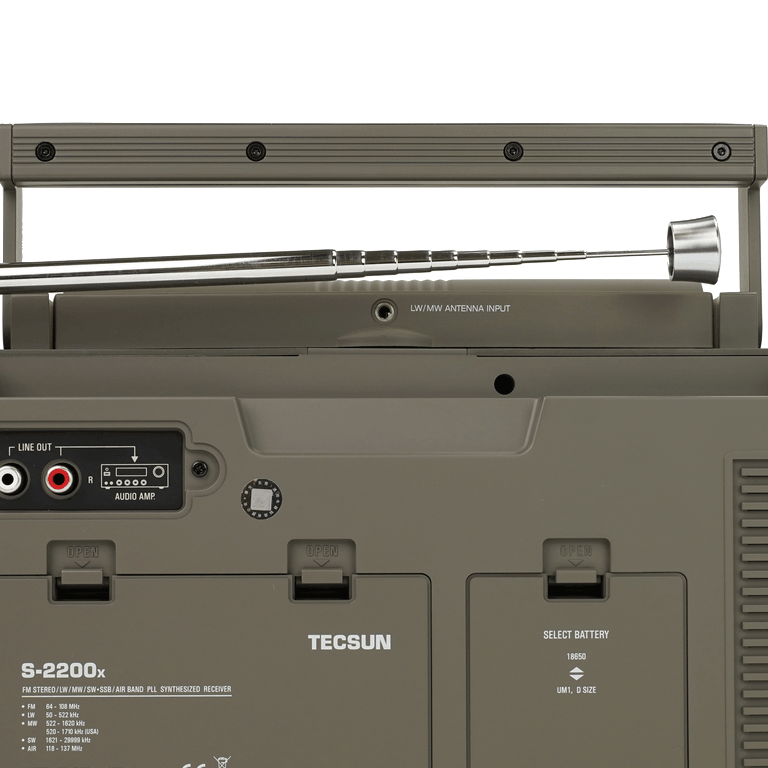

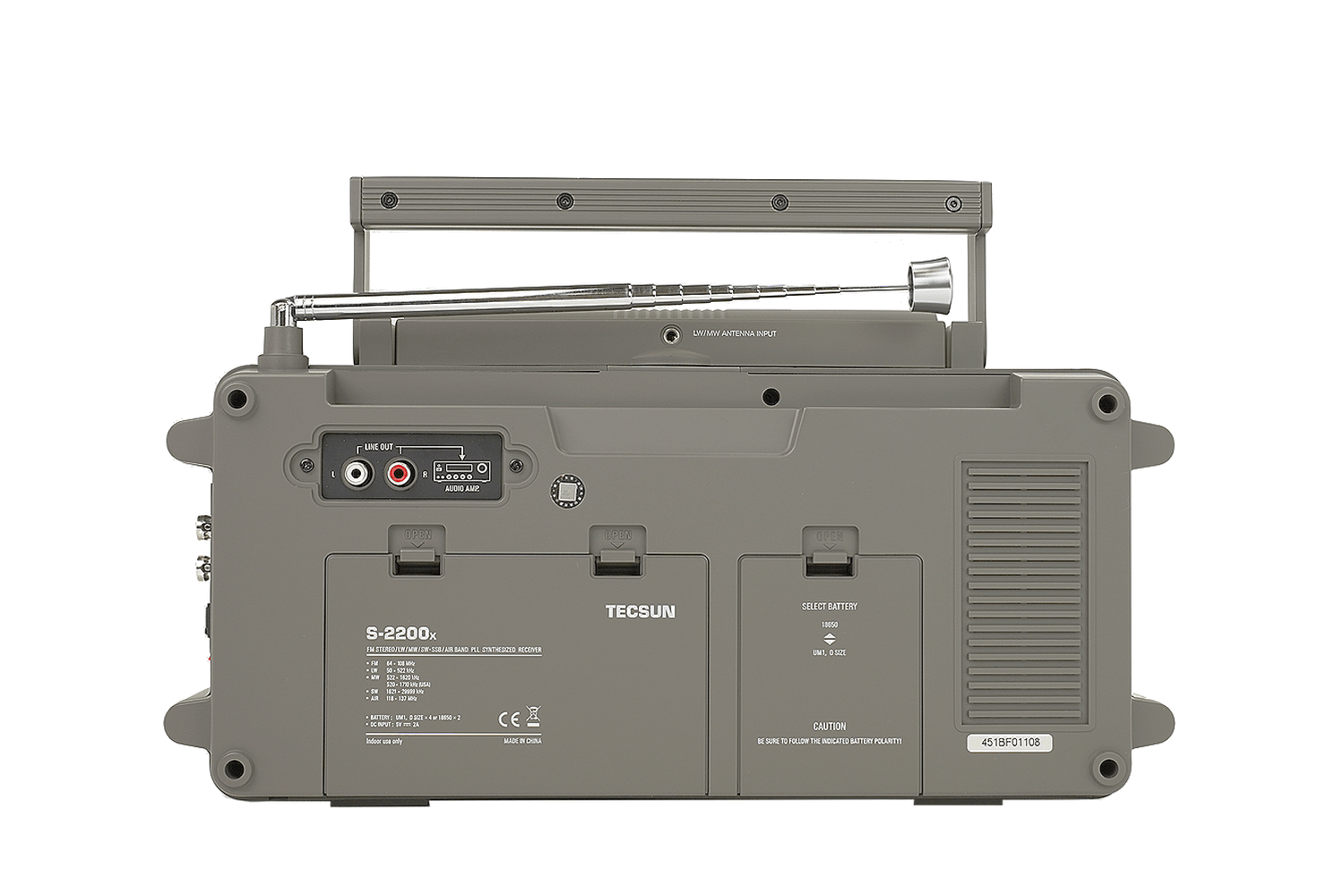

С тыльной стороны поворотной антенны можно подключить внешнюю антенну для LW и MW (ДВ / СВ) диапазонов посредством входа jack 3.5 mm. При подключении внешней антенны автоматически отключается поворотная ферритовая антенна.

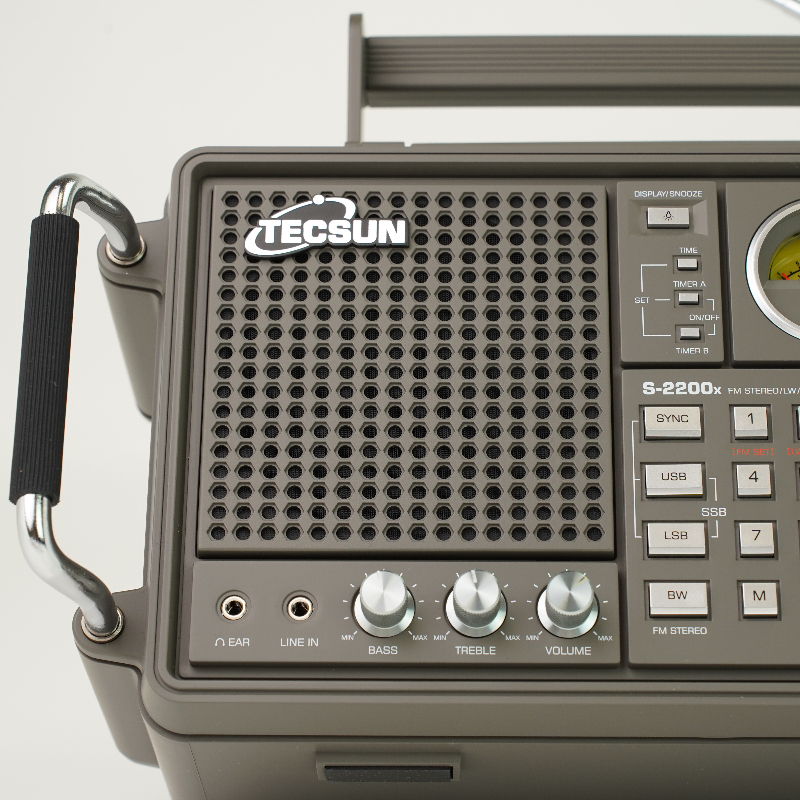

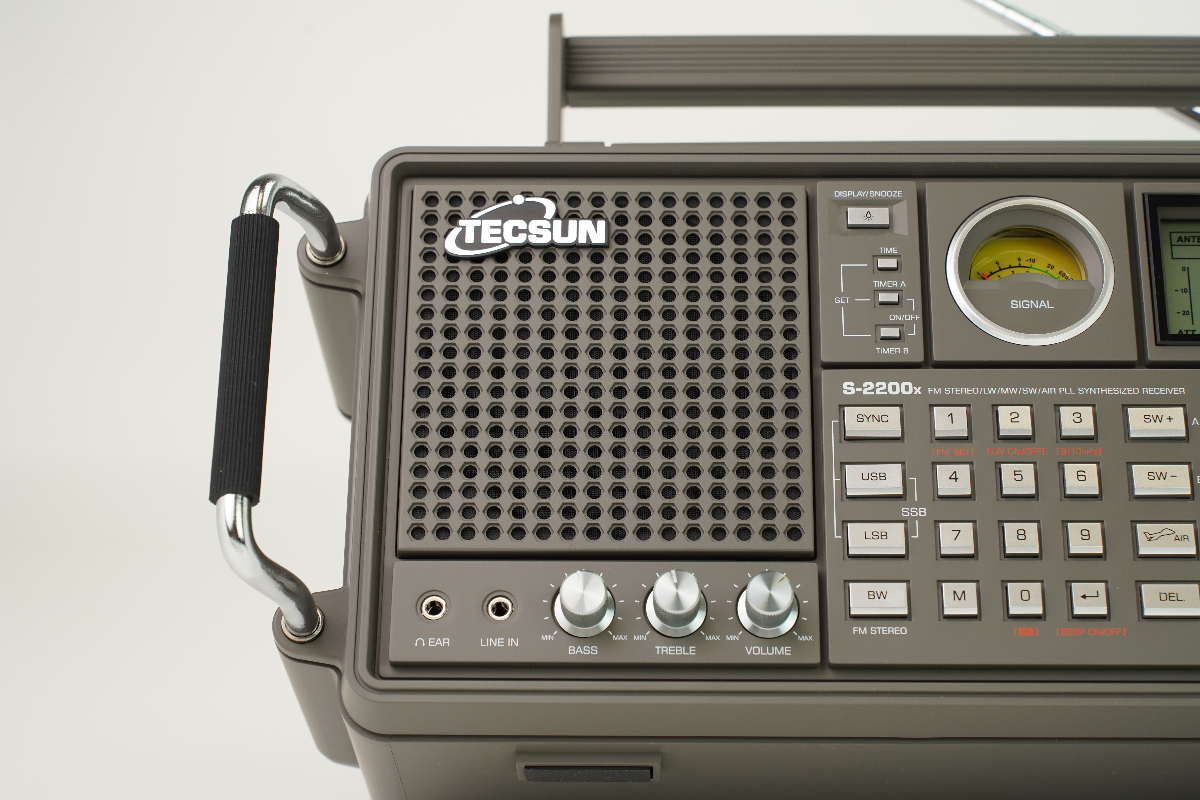

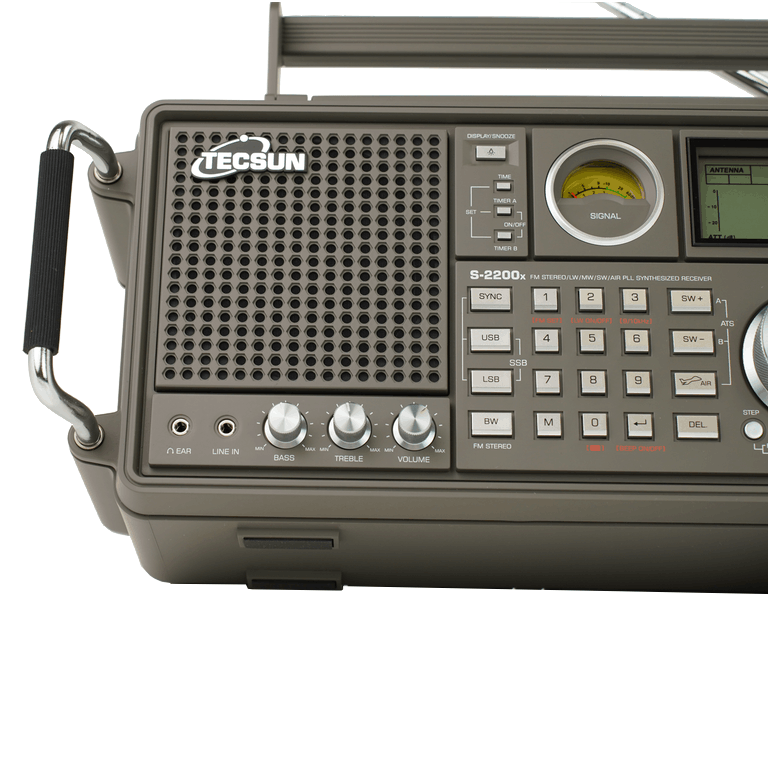

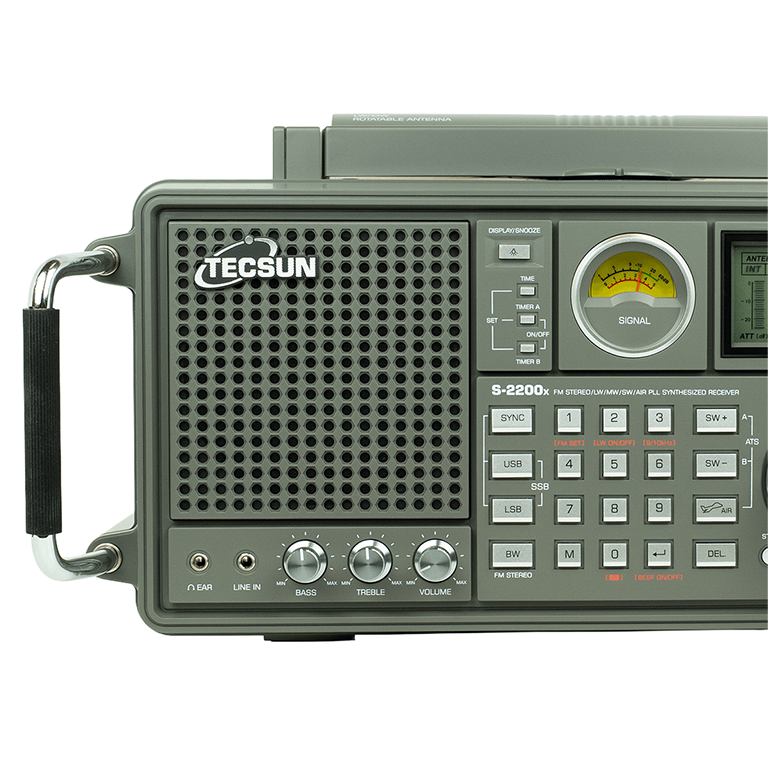

На левой части радиоприемника, под динамиком, имеется разъем EAR jack 3,5 мм для стереонаушников с сопротивлением до 300 Ом. Далее расположен стереофонический аудиовыход Line-IN - для использования устройства в качестве акустической системы (нужно подключить аудиовыход источника звука к аудиовыходу приемника). Затем рукоятки регулировки низких и высоких частот и громкоговорителя динамика.
Слева от индикатора сигнала находится кнопка включения/выключения подсветки дисплея, а также группа кнопок по управлению будильником.

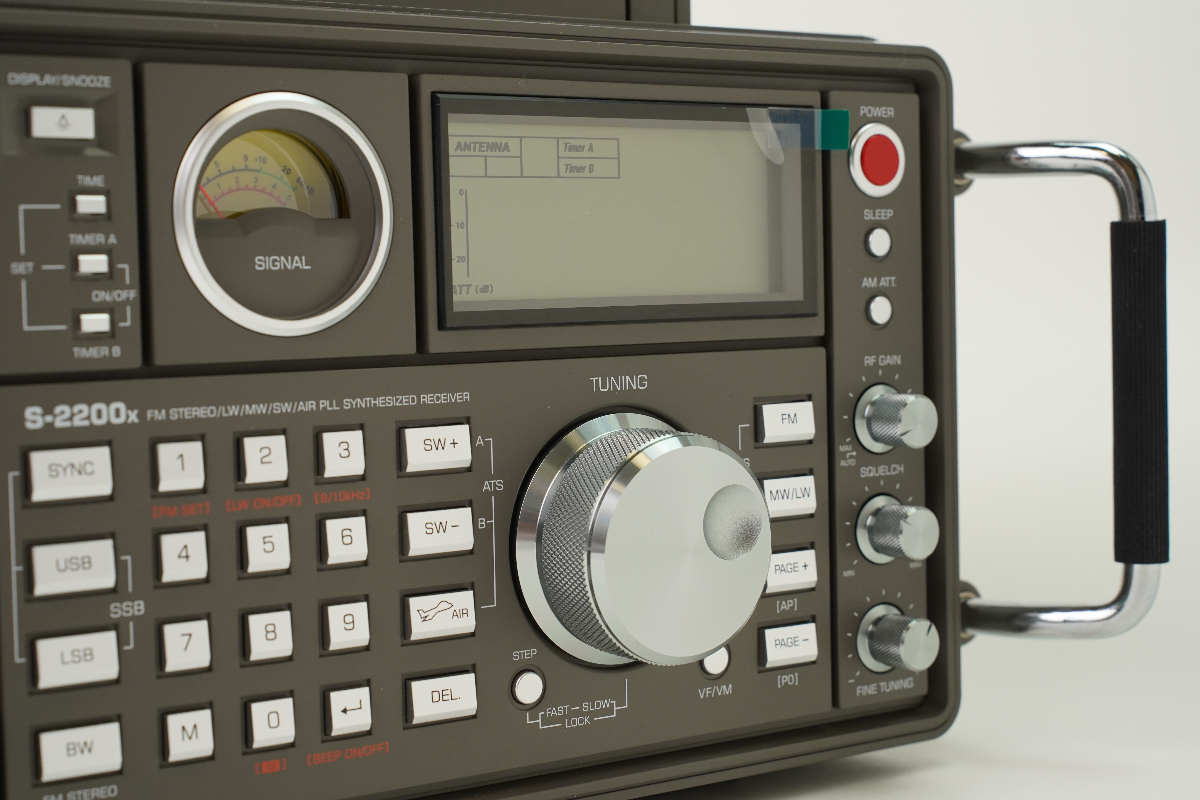

В середине радиоприемника расположены удобные пластиковые цифровые кнопки, которые можно использовать как для настройки частоты, так и для выбора радиостанций, сохраненных на той или иной цифровой ячейке.
Слева от цифровых кнопок расположены: кнопка синхронного обнаружения «SYNC»; кнопки «USB» и «LSB» для настройки SSB с модуляцией (USB — верхняя, LSB — нижняя модуляция); кнопка «ЧБ» — для выбора полосы пропускания (если слушаете FM-радио через наушники, то при нажатии на данную кнопку на дисплее высветится информация о режиме «Стерео»).
Под цифровым устройством 7 находится кнопка «M», которая служит для сохранения данных в памяти устройства.
Кнопка «BEEP», находящаяся под цифровым ключом 9, служит для настройки (включения/выключения) однотонного сигнала BEEP.

Кнопки группы ATS (автоматическая настройка и сохранение частот) "SW +" и "SW -" предназначены для регулировки длины волны в режиме SSB и SW, а кнопка "AIR" - включает режим поиска радиоволн в авиа диапазоне (работает только вблизи аэропорта).

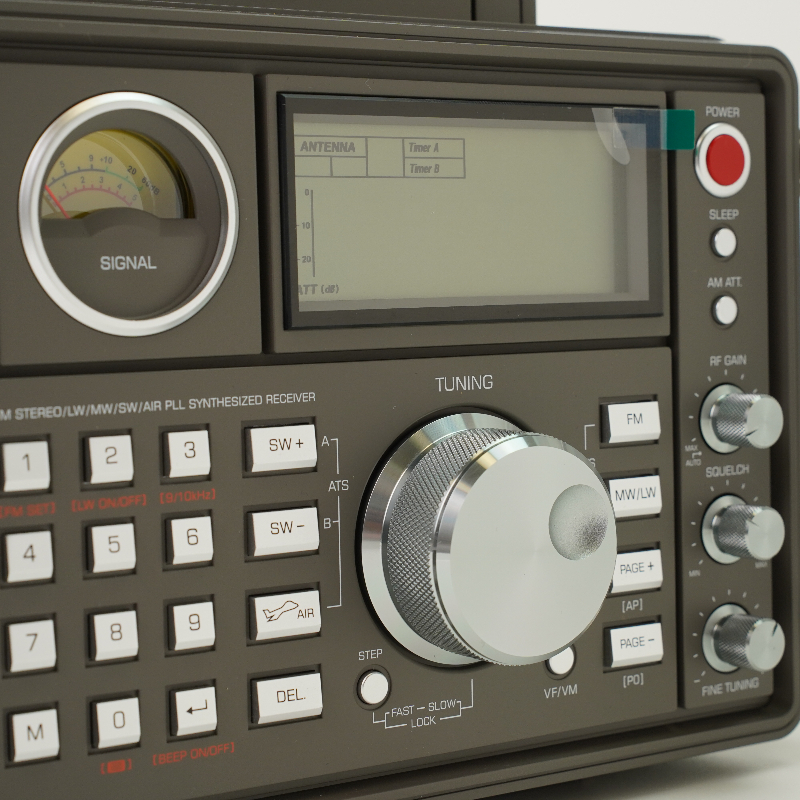

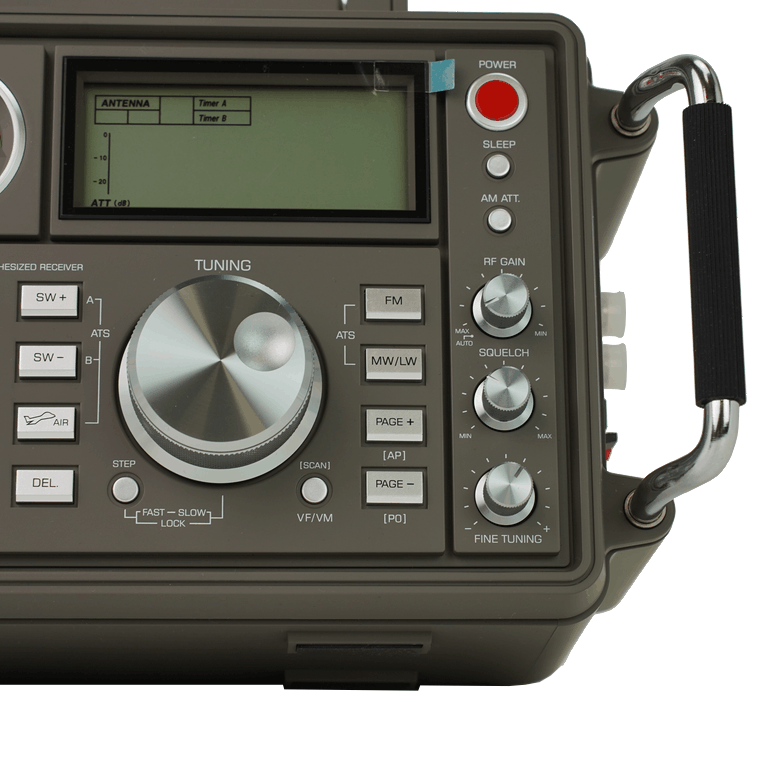

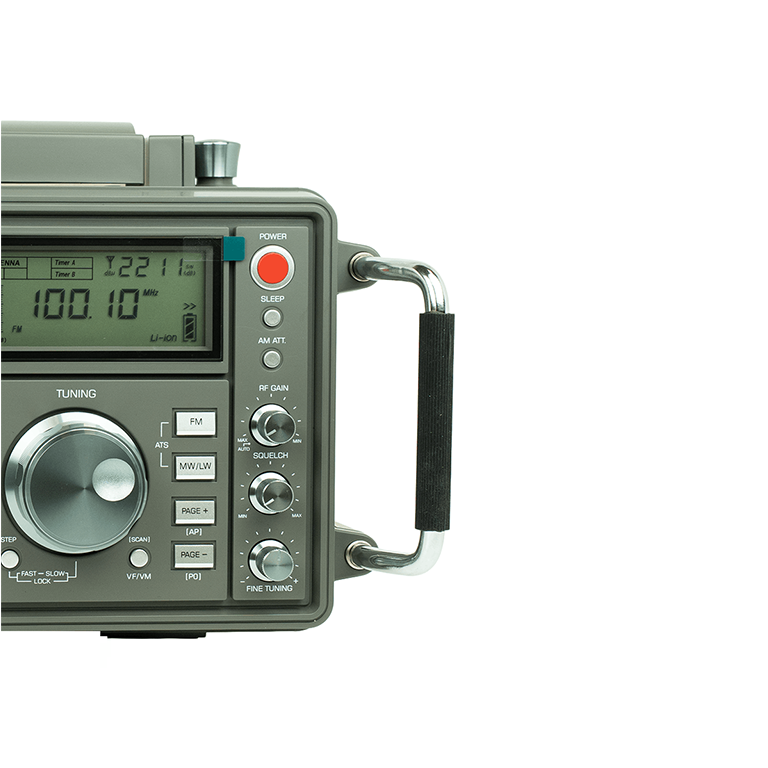

Большой и удобный валкодер, гармонично встроенный в панель среди кнопок, предназначен для ручной настройки частоты вещания. Слева от него внизу кнопка "Step" помогает выбрать шаг частоты при поиске валкодером. Справа внизу кнопка "SCAN" - многофункциональная кнопка для настройки частоты, просмотра памяти и автоматического сканирования. Более подробно о ней можно прочитать в инструкции к радиоприемнику на страницах 12, 13, 16, 22, 23. Правее от валкодера находятся кнопки группы ATS для частот в FM и MW/LW диапазонах, а под ними кнопки "Page +" и "Page -", которые отвечают за выбор страниц памяти.
Справа от основного дисплея находится большая красная кнопка включения/выключения питания радиоприемника. Под ней идёт кнопка "Sleep", отвечающая за настройку таймера сна. Следом идёт кнопка "AM ATT", которая служит для ослабления сигнала и необходима в тех случаях, когда радиосигнал сильный и создает помехи. Далее располагаются резисторы регулировки: "RF Gain" - регулировки усиления сигнала; "Squelch" - регулировка шумоподавления; "Fine-Tuning" - многофункциональная ручка отвечающая за тонкую настройку.

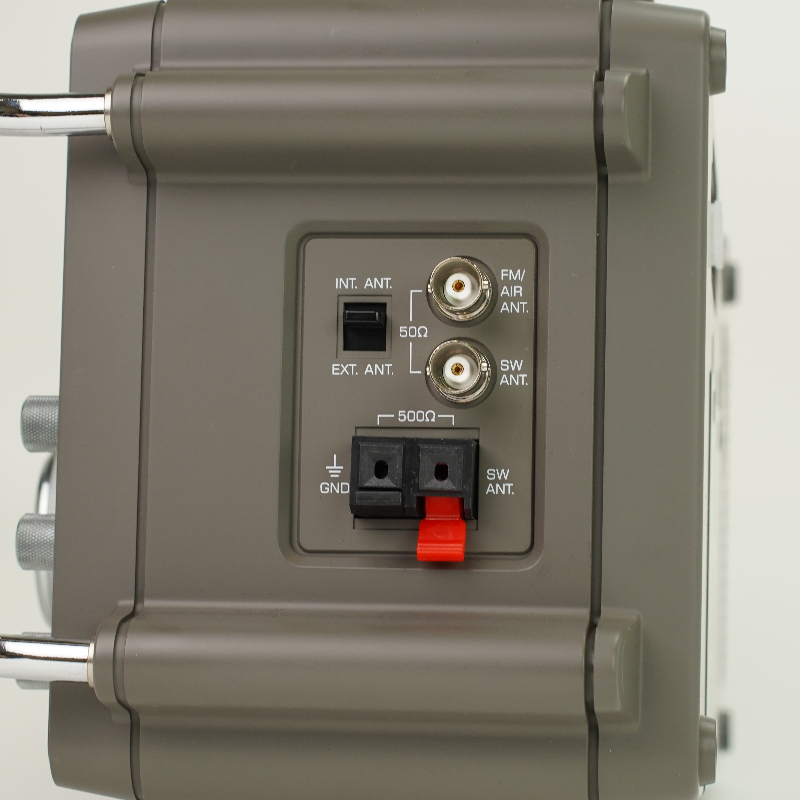

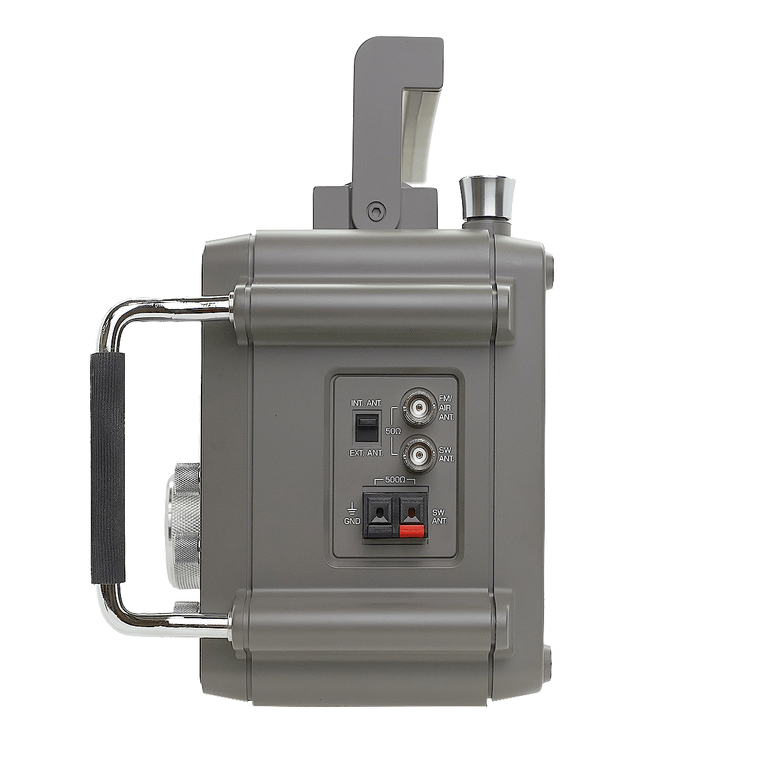

На правой боковой панели присутствует переключатель с внутренней на внешнюю антенну. Справа от переключателя два антенных разъема BNC - один для внешней антенны FM/авиадиапазона, а второй для внешней антенны КВ диапазона.

Ниже от переключателя располагаются два зажимных разъема для жил кабеля - черный для заземления, а красный для КВ антенны.

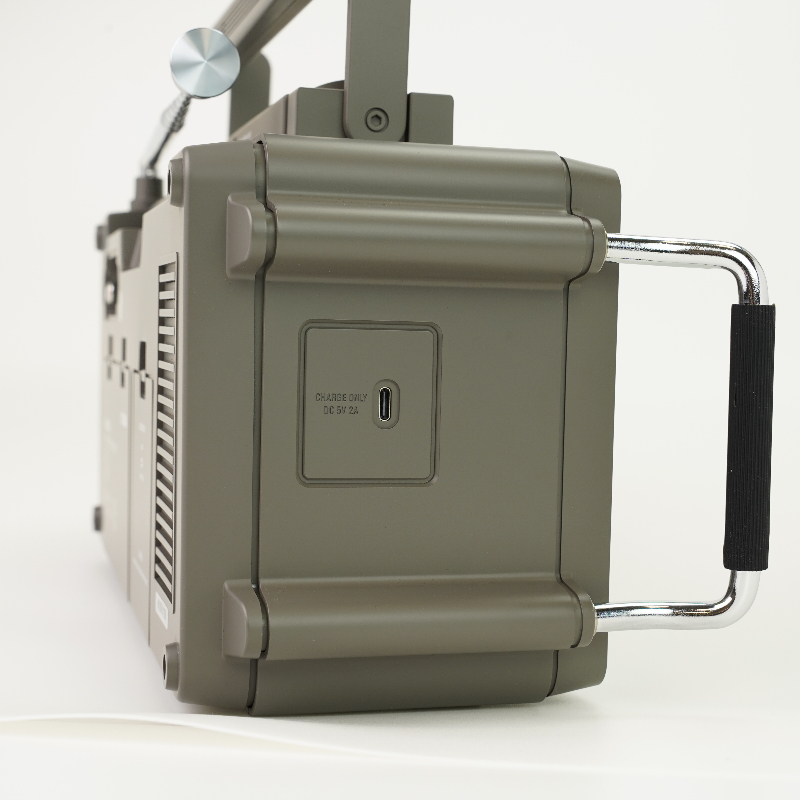

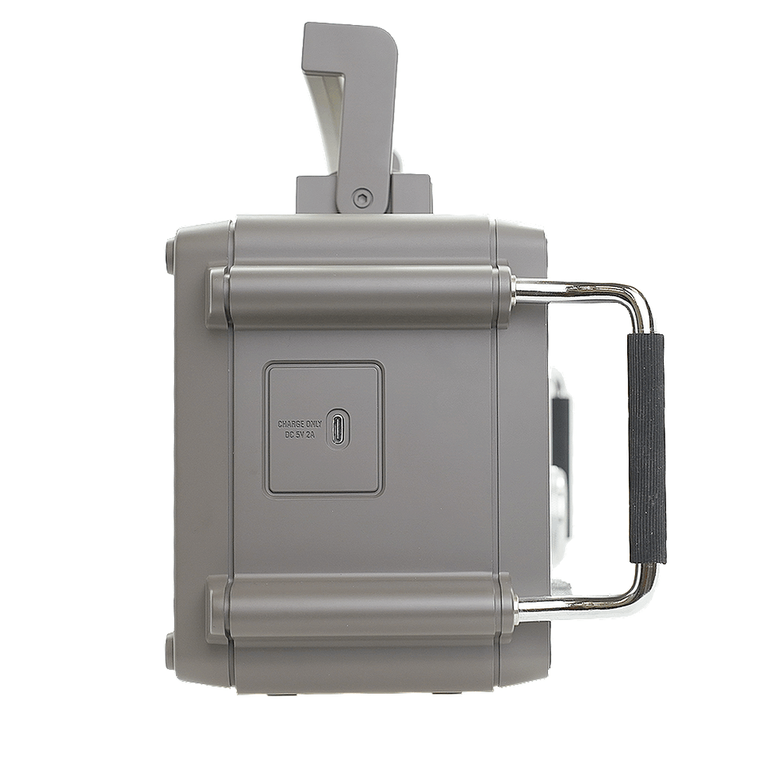

На левой боковой стороне располагается разъём для питания радиоприемника USB Type C. Обратите внимание, что сетевым зарядным устройством приёмник не комплектуется. Около разъема прописаны рекомендованные параметры зарядного устройства 5 В 2 А.

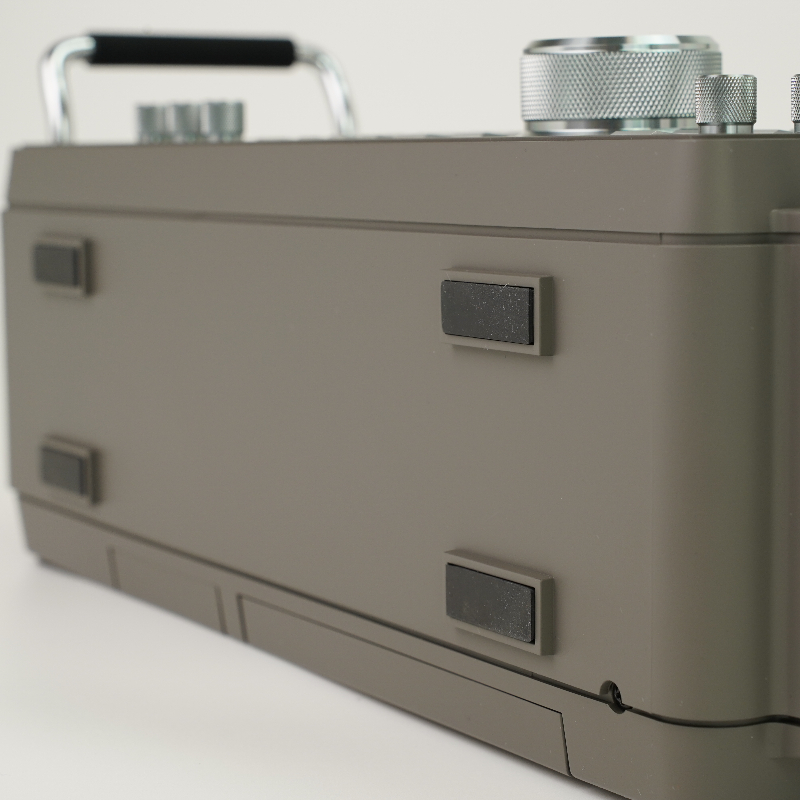

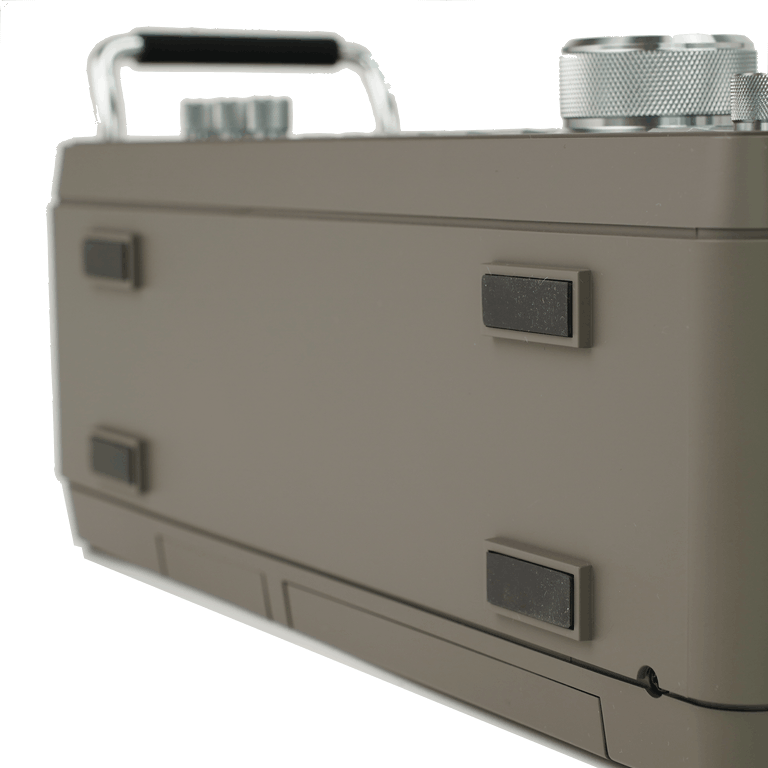

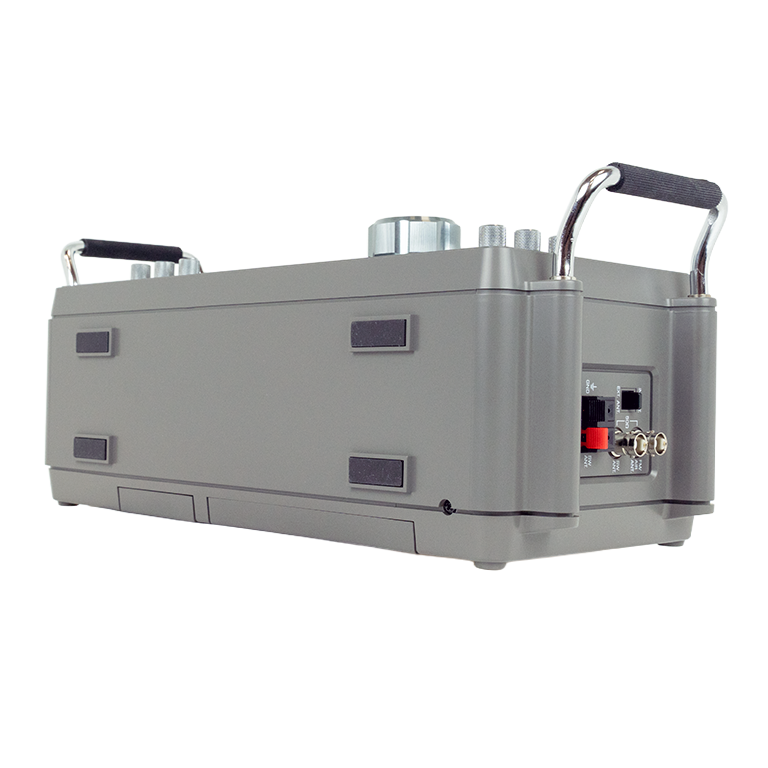

На нижней части радиоприемника расположены четыре прорезиненные ножки, каждая размером 3 на 1 см.

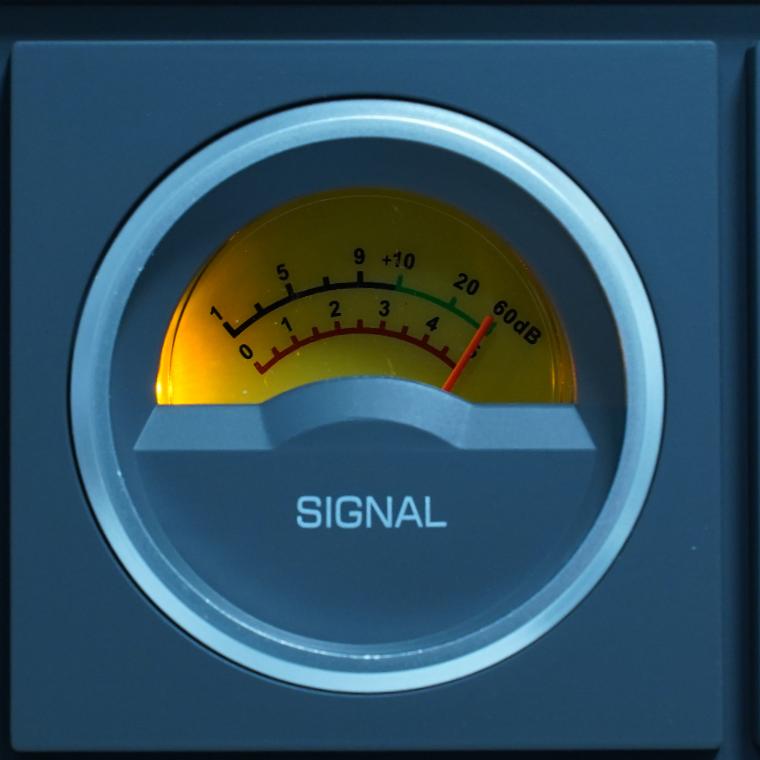

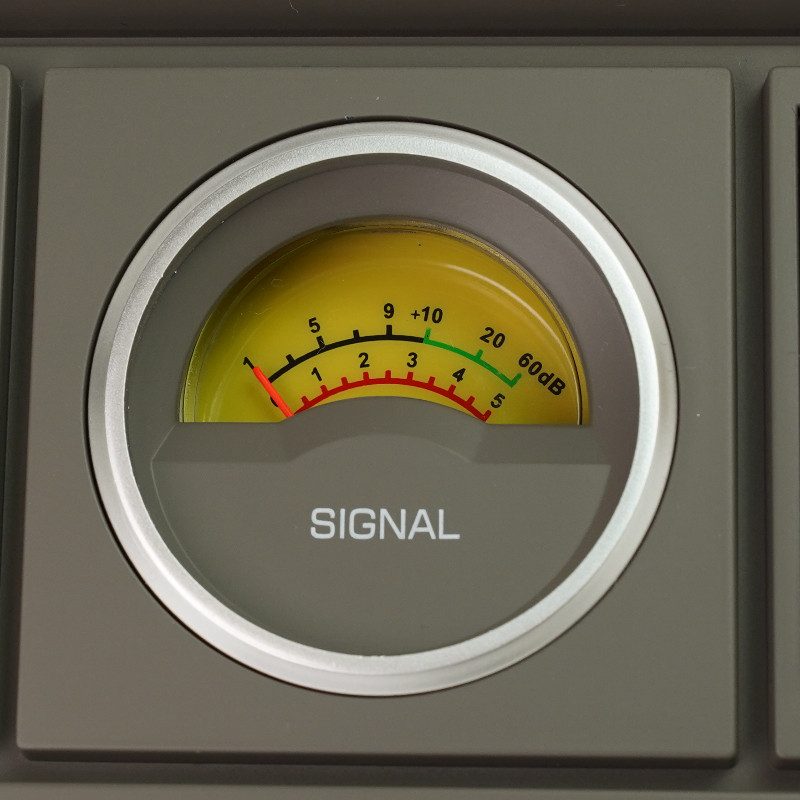

В профессиональном радиоприемнике Tecsun S-2200x реализован стрелочный дисплей чувствительности сигнала в децибелах. Он необходим для понимания мощности сигнала. На данном фото он представлен без включенной подсветки.

А здесь с включенной подсветкой.

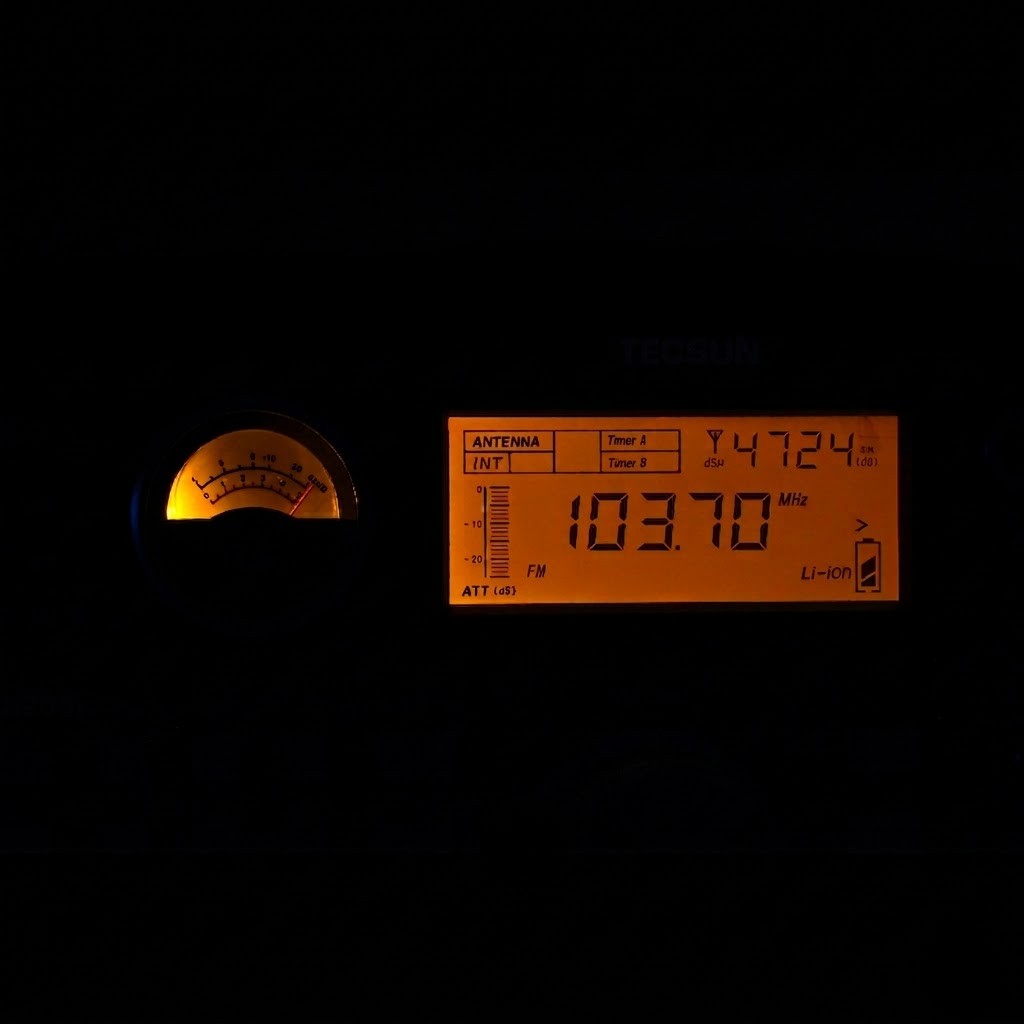

На данном фото можно увидеть оба дисплея с включенной подсветкой оранжевого цвета при выключенном свете и без естественного освещения. На цифровом дисплее отображаются текущие частота и диапазон приёма, уровень заряда элементов питания, режим выбранной антенны, полоса пропускания, аттенюатор, часы и таймер.

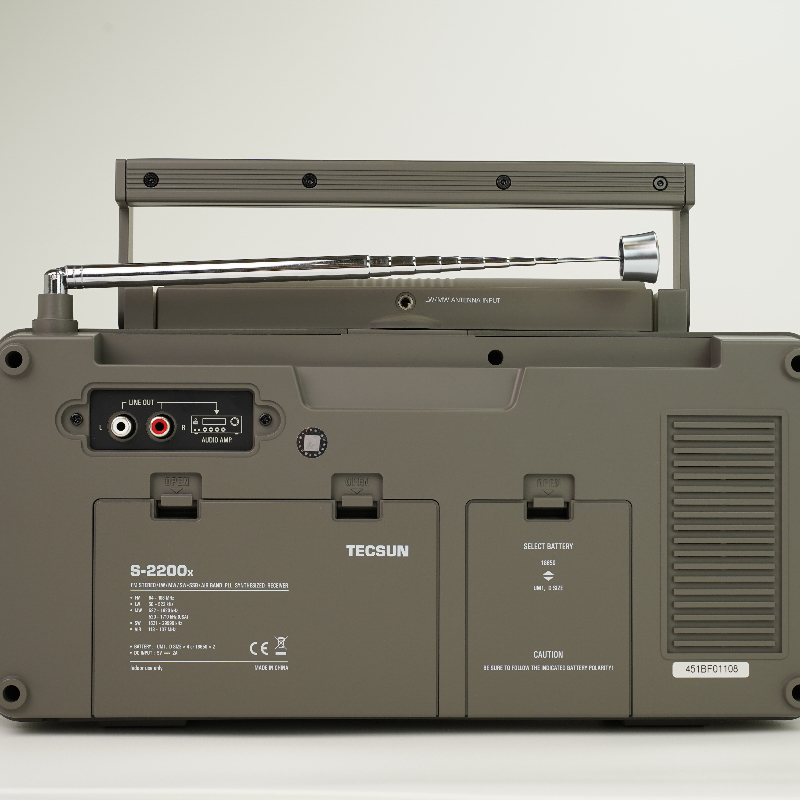

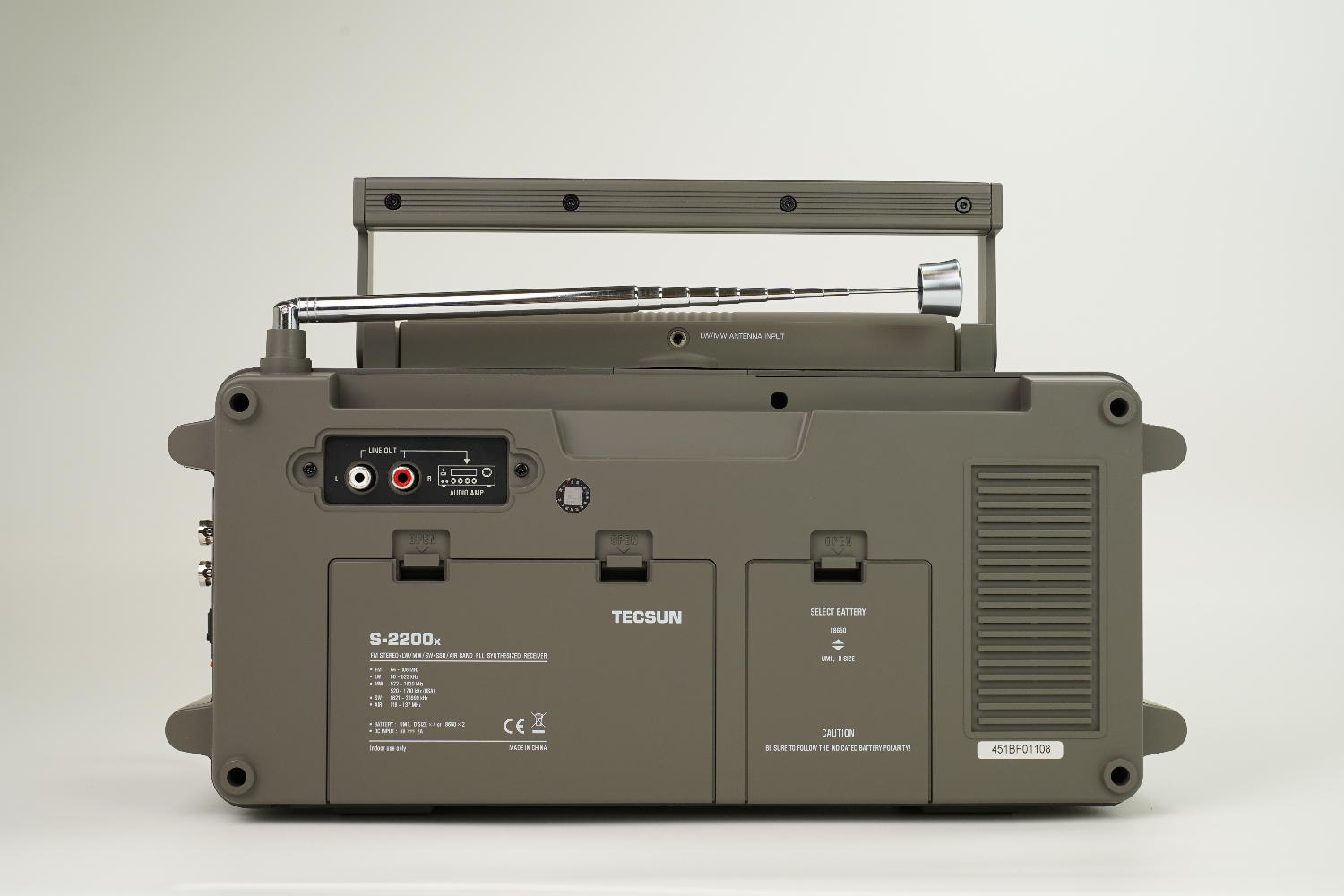

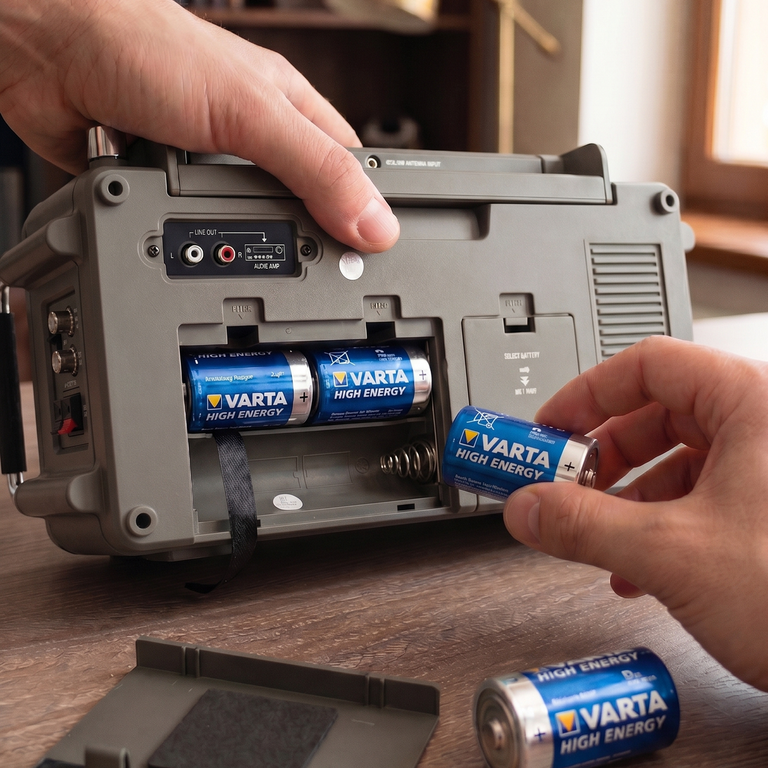

На фото выше, процесс замены больших элементов питания типоразмера D (щелочных батареек). Возможно использование аккумуляторов типоразмера D (никельметалгидридные).

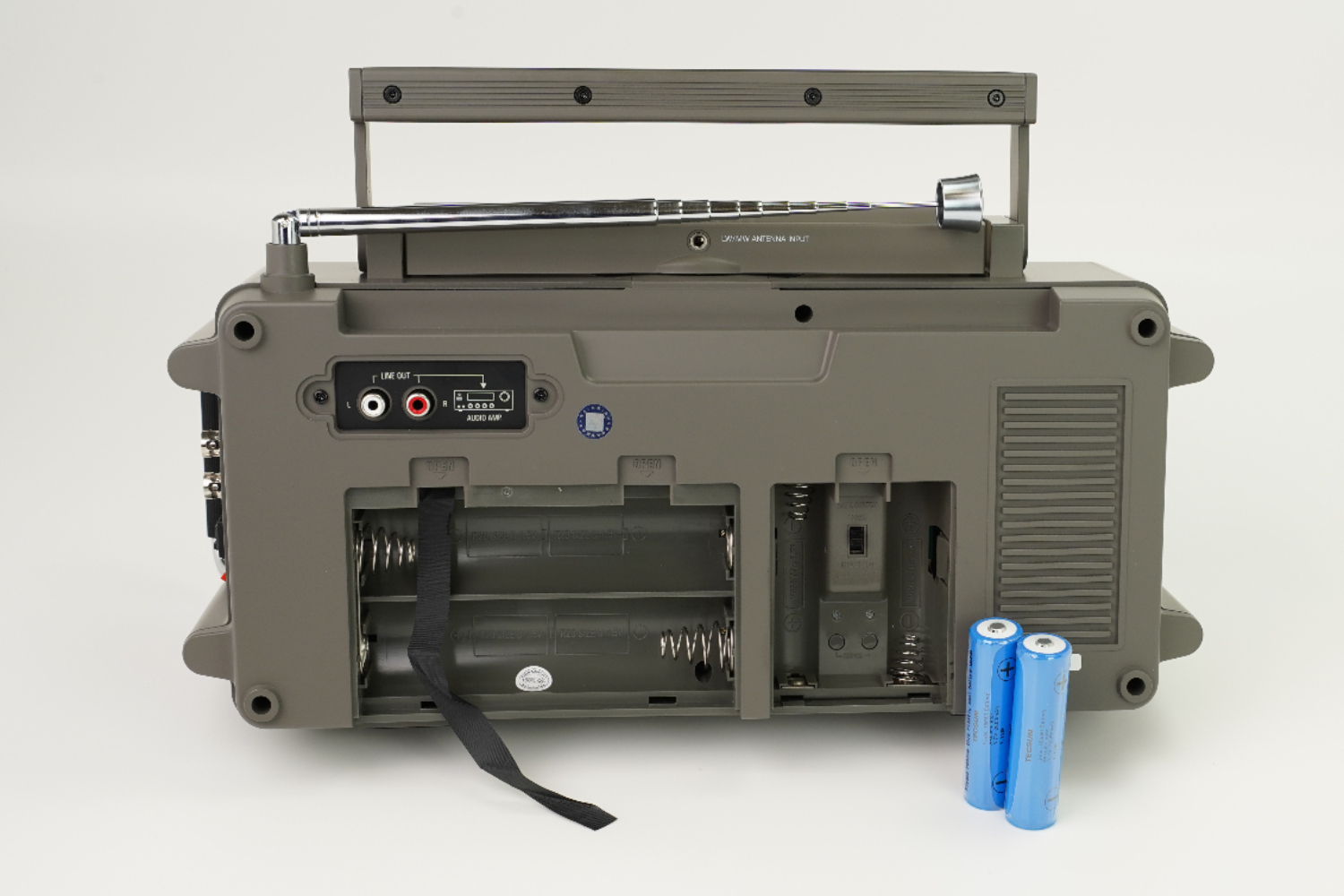

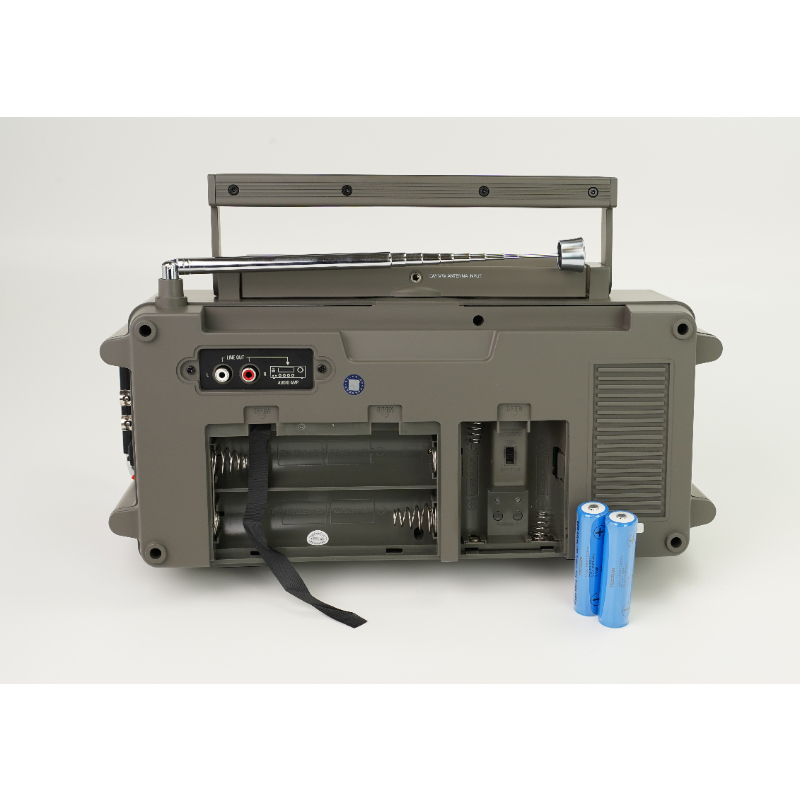

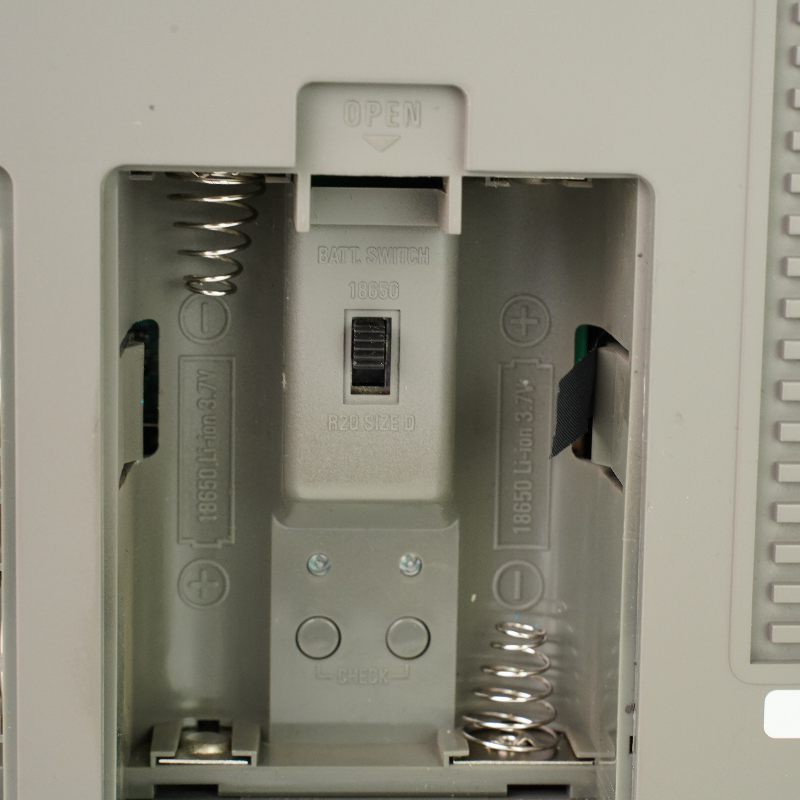

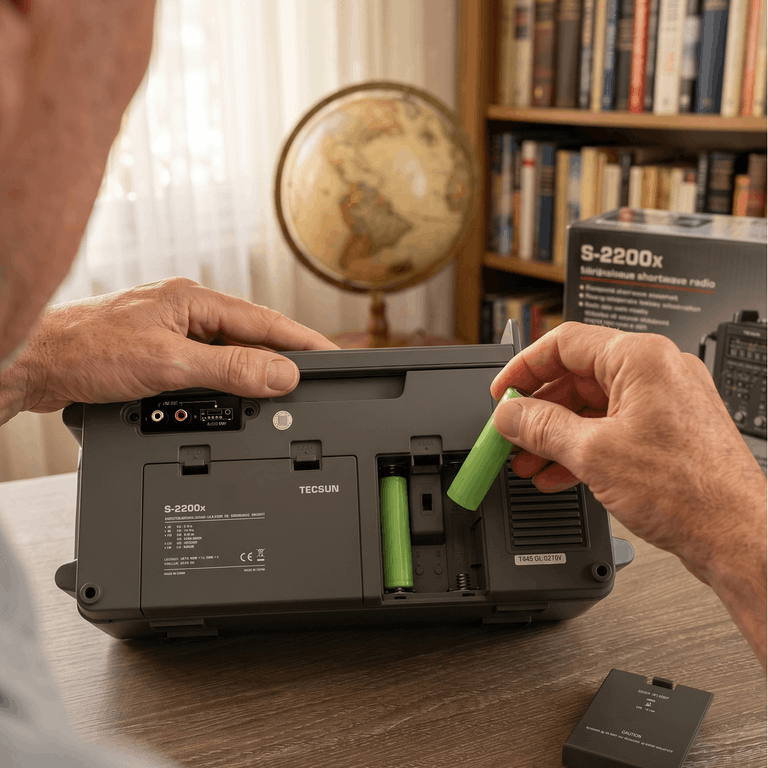

На этом фото процесс замены литиевых аккумуляторов 18650, которые поставляются в комплекте. Аккумуляторы явнополюсные (с пимпочкой).

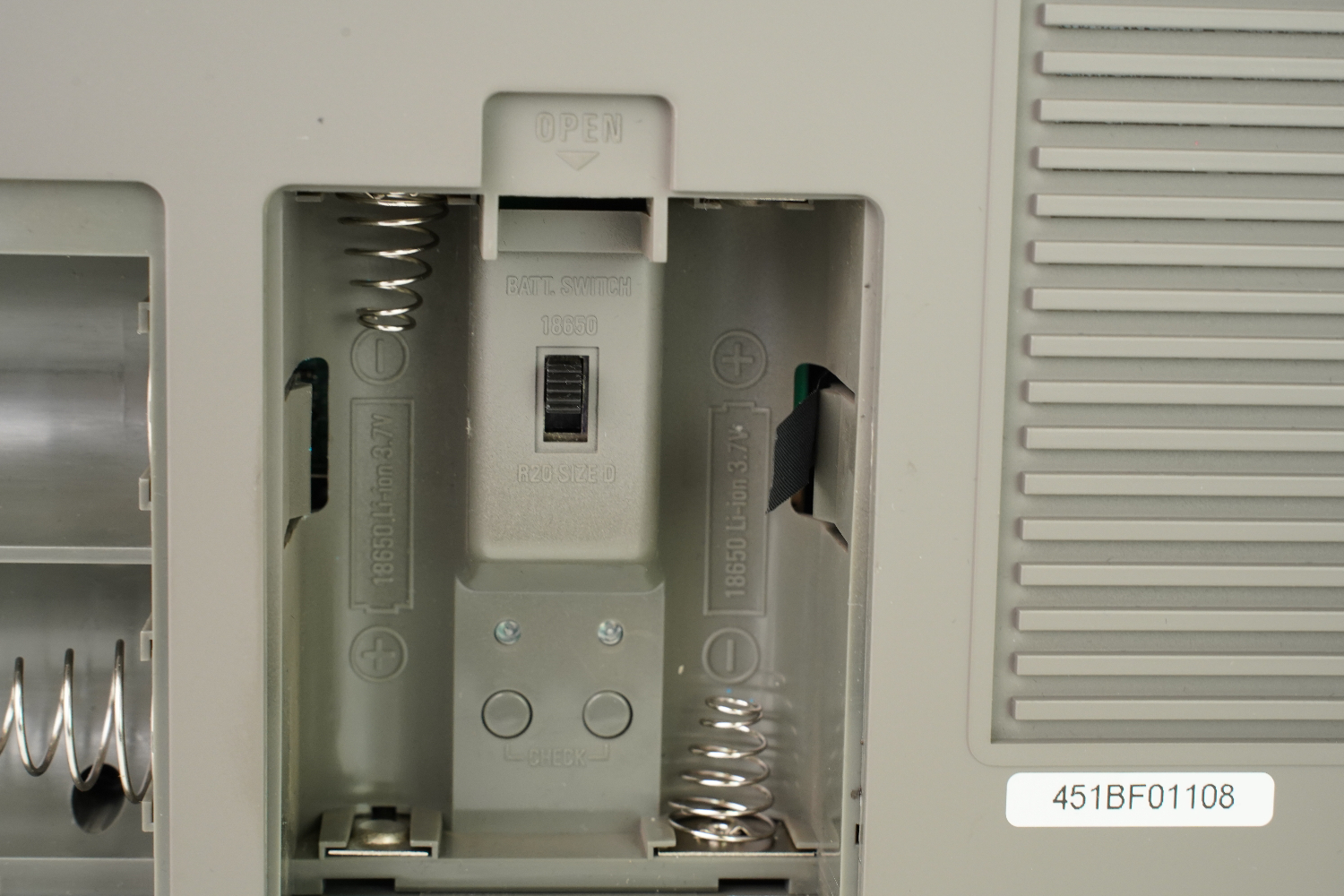

В верхней части аккумуляторного отсека присутствует переключатель: верхнее положение - питание от аккумуляторов 18650, нижнее положение - питание от элементов типоразмера D. В нижней часть - кнопки CHECK, а над ними светодиоды индикации, они служат для тестирования аккумуляторов 18650.
